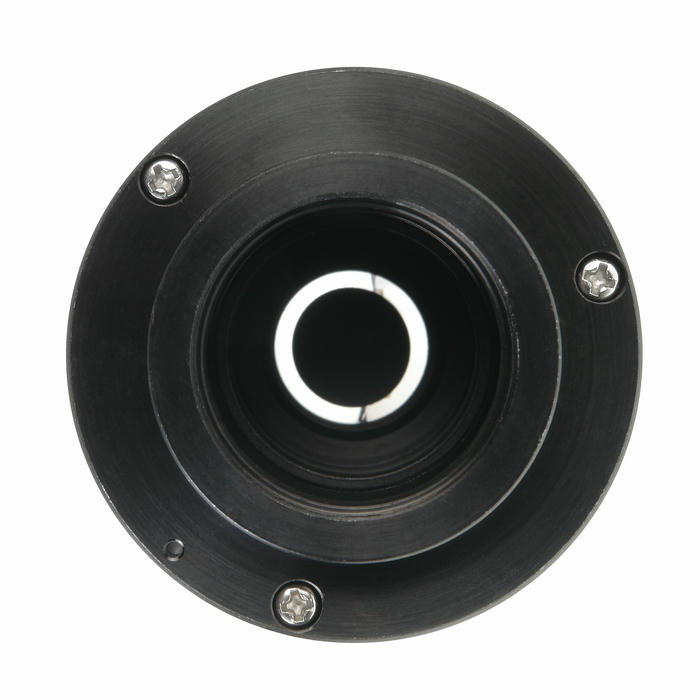

Конденсор темного поля Микромед N.A. 0.83-0.91
OPT-32856
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Назначение
Конденсор предназначен для исследований по методу темного поля без использования иммерсионной среды. Конденсор может использоваться со всеми вариантами микроскопов Микромед 1, 2 и 3 оснащенными съемным конденсором, установочным кронштейном с подвижкой по оптической оси и механизмом центрировки конденсора. С конденсором применяются объективы с числовой апертурой не более 0.70.
Метод темного поля
Метод темного поля применяется для исследования объектов, плохо поглощающих свет и поэтому слабо визуализируемых при работе в светлом поле, например при изучении прозрачных живых биологических объектов, особенно объектов, которые не могут быть окрашены – микроорганизмов, тканевых культур и клеточных структур живых клеток. Также метод используется и в других областях для исследования прозрачных объектов, например в материаловедении и ювелирной промышленности.
Принцип работы
При работе по методу темного поля препарат освещается полым световым конусом с внутренней апертурой, превышающей апертуру используемого объектива. Входной зрачок объектива, таким образом, оказывается в области геометрической тени и прямой свет, прошедший через препарат, не участвует в создании изображения. Однако оптически неоднородные детали препарата рассеивают свет, за счет этого создается изображение с контрастом, достаточным для визуализации. Для формирования такого освещения конденсор оснащен неподвижной кольцевой диафрагмой, внешний и внутренний диаметр которой ограничивают световой пучок, создавая полый конус с двумя апертурами – внешней и внутренней.
Ограничения
Изображение формируется с использованием незначительной части света, создаваемого осветителем микроскопа. Поэтому высокая яркость осветителя имеет большое значение..p
Использование конденсора темного поля ограничивает разрешающую способность микроскопа, поскольку апертура объективов, применяемых для исследований в темном поле всегда меньше внутренней апертурой конденсора.
Для получения контрастных и легко визуализируемых изображений в темном поле требуется точная настройка освещения.
При использовании микроскопа с осветителем на галогенной лампе нужно учитывать, что подобная лампа является источником инфракрасного излучения. Это может вызвать избыточный нагрев препарата и привести к его повреждению.
Требования к окулярной камере
Особенностью метода темного поля является невысокая общая яркость в пространстве предметов. Но при этом детали объекта, освещенные рассеянным средой препарата светом, могут иметь значительную яркость. Такой характер распределения света создает высокий диапазон яркостей, что вносит дополнительные требования к окулярной камере.
Поэтому при необходимости записывать и передавать изображения с высоким качеством на монитор, камера должна удовлетворять минимальным требованиям:
Чувствительность камеры не менее 1000 мВ/люкс-сек.
Камера должна обеспечивать длительные выдержки не менее 1000 мс.
Динамический диапазон камеры должен составлять не менее 65 дБ.
Например:
ToupCam SCMOS02100KPB
Микромед Эврика 1.3 MP
ToupCam XCAMLITE1080PA HDMI USB
Конденсор предназначен для исследований по методу темного поля без использования иммерсионной среды. Конденсор может использоваться со всеми вариантами микроскопов Микромед 1, 2 и 3 оснащенными съемным конденсором, установочным кронштейном с подвижкой по оптической оси и механизмом центрировки конденсора. С конденсором применяются объективы с числовой апертурой не более 0.70.
Метод темного поля
Метод темного поля применяется для исследования объектов, плохо поглощающих свет и поэтому слабо визуализируемых при работе в светлом поле, например при изучении прозрачных живых биологических объектов, особенно объектов, которые не могут быть окрашены – микроорганизмов, тканевых культур и клеточных структур живых клеток. Также метод используется и в других областях для исследования прозрачных объектов, например в материаловедении и ювелирной промышленности.
Принцип работы
При работе по методу темного поля препарат освещается полым световым конусом с внутренней апертурой, превышающей апертуру используемого объектива. Входной зрачок объектива, таким образом, оказывается в области геометрической тени и прямой свет, прошедший через препарат, не участвует в создании изображения. Однако оптически неоднородные детали препарата рассеивают свет, за счет этого создается изображение с контрастом, достаточным для визуализации. Для формирования такого освещения конденсор оснащен неподвижной кольцевой диафрагмой, внешний и внутренний диаметр которой ограничивают световой пучок, создавая полый конус с двумя апертурами – внешней и внутренней.
Ограничения
Изображение формируется с использованием незначительной части света, создаваемого осветителем микроскопа. Поэтому высокая яркость осветителя имеет большое значение..p
Использование конденсора темного поля ограничивает разрешающую способность микроскопа, поскольку апертура объективов, применяемых для исследований в темном поле всегда меньше внутренней апертурой конденсора.
Для получения контрастных и легко визуализируемых изображений в темном поле требуется точная настройка освещения.
При использовании микроскопа с осветителем на галогенной лампе нужно учитывать, что подобная лампа является источником инфракрасного излучения. Это может вызвать избыточный нагрев препарата и привести к его повреждению.
Требования к окулярной камере
Особенностью метода темного поля является невысокая общая яркость в пространстве предметов. Но при этом детали объекта, освещенные рассеянным средой препарата светом, могут иметь значительную яркость. Такой характер распределения света создает высокий диапазон яркостей, что вносит дополнительные требования к окулярной камере.
Поэтому при необходимости записывать и передавать изображения с высоким качеством на монитор, камера должна удовлетворять минимальным требованиям:
Чувствительность камеры не менее 1000 мВ/люкс-сек.
Камера должна обеспечивать длительные выдержки не менее 1000 мс.
Динамический диапазон камеры должен составлять не менее 65 дБ.
Например:
ToupCam SCMOS02100KPB
Микромед Эврика 1.3 MP
ToupCam XCAMLITE1080PA HDMI USB
