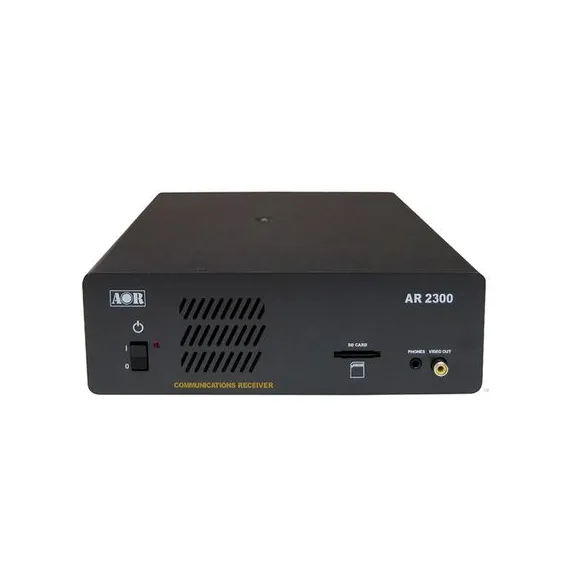

Широкодиапазонный сканирующий приемник AOR AR-2300
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Новый сканирующий приемник компании AOR предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и несомненно найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов.
Приемник не имеет органов управления и настройки, управление всеми его функциями осуществляется с ПК (Black-Box Receiver). При использовании дополнительного сетевого контроллера возможно дистанционное управление приемником. Разъемы для связи с ПК выведены на заднюю панель (порты RS 232C и USB).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ ПРИЕМНИКА AOR AR 2300
- контроль и запись в память до 2000 значений частот, а также параметров установок;
- непрерывный контроль одной частоты или сканирование выбранных частот;
- поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
- одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
- обнаружение паразитных излучений, в том числе – импульсных помех;
- возможность обнаружения электронных подслушивающих устройств (жучков);
- контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
- контроль собственных радиоизлучений в рабочем диапазоне частот;
- цифровая обработка сигналов и анализ спектра с использованием специального ПО;
- запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
- возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).
ТЕХНИЧЕСКИЕ РЕШЕНИЯ, РЕАЛИЗОВАННЫЕ В ПРИЕМНИКЕ AR 2300
- оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
- применение цифрового генератора прямого синтеза в качестве гетеродина;
- возможность использования сигнала GPS для точной синхронизации гетеродина;
- цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
- декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
- специализированное ПО, разработанное под Windows XP или поздние версии ОС;
- цифровой I/Q-интерфейс (по предварительному заказу) для записи сигналов на жесткий диск ПК с дальнейшим воспроизведением и анализом без потери качества;
- аудиовыход AF-IQ 12 кГц, позволяющий реализовать концепцию “программно-заданной радиосистемы”, когда ее функции задаются программным обеспечением с демодуляцией сигнала в ПК (возможен прием цифрового радиовещания в диапазоне HF).
ЗАПИСЬ АУДИОСИГНАЛА
Для записи демодулированного сигнала применено встроенное устройство записи (считывания) на карту памяти. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также карты формата SDHC (продолжительность записи до 240 часов при емкости карты 32 Гб). Применение карт памяти устраняет возможность влияния вибраций на качество записи, которое возникает в случае применения устройств записи с механическим приводом, например, магнитофонов или устройств записи на компакт-диски. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Применяются таблицы размещения файлов только FAT 16 или FAT 32. Для хранения оцифрованного аудиопотока используются форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов двусторонней голосовой связи, возможна синхронизация устройства записи с шумоподавителем.
Антенны.
- DA3200 -антенна дискоконусная базовая, диапазон 25-3000 МГц, в комплекте кабель 15 метров.
- DA5000 -антенна дискоконусная базовая, диапазон 700-3000 МГц.
- DA6000 -антенна дискоконусная базовая, диапазон 700-6000 МГц.
- SA7000 -антенна двухэлементная базовая, диапазон 0,03-2000 МГц, в комплекте кабель 15 метров.
- MA500 -антенна автомобильная на магнитном основании, диапазон 50-1300 МГц, кабель 4 метра.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА AR 2300 | ||
| Перекрываемый частотный диапазон | 40 кГц – 3,15 ГГц | |
| Типы принимаемых сигналов | USB/LSB, CW, AM, FM, WFM, FM-stereo, APCO P-25 (дополнительно) | |
| Нестабильность частоты | Не более ± 1Ч 10-6 (через 5 мин. прогрева)Не более ± 0,01 Ч 10-6 (по сигналам GPS) | |
| Количество каналов памяти | 2000 каналов в 40 банках | |
| Скорость сканирования | 100 каналов в секунду | |
| Системы шумоподавления | CTCSS, DCS | |
| Приемная система40 кГц – 25 МГц25 МГц – 200 МГц200 МГц – 420 МГц420 МГц – 3,15 ГГц | Прямое преобразованиеСупергетеродин с 2-ным преобразованиемСупергетеродин с 3-ным преобразованиемСупергетеродин с 2-ным преобразованием | |
| Промежуточные Частоты | (1) 294,5 МГц / 1,7045 ГГц(2) 45,0 МГц / 294,5 МГц(3) 45,0 МГц | |
| Полосы цифрового фильтра ПЧ (зависят от режима приема) | 200 Гц, 500 Гц, 1 кГц, 3 кГц, 6 кГц, 15 кГц,30 кГц, 100 кГц, 300 кГц | |
| Интермодуляционные искажения 3 порядка | Не хуже + 20 дБм на 14,1 МГцНе хуже + 12 дБм на 50,0 МГцНе хуже + 7 дБм на 620,0 МГц | |
| Подавление помехи от зеркального канала | >70 дБ: 40 кГц – 25 МГц>50 дБ: 25 МГц – 2,0 ГГц>40 дБ: 2,0 ГГц – 3,15 ГГц | |
| Импеданс антенны | 50 Ω | |
| Диапазон рабочих температур | от 0°С до +50°С | |
| Энергопитание | 12 – 13,8 В постоянного тока, минимум 1,5 А | |
| Потребляемый ток | В дежурном режиме: 200 мАВ режиме максимальной громкости: 1,2 А | |
| Выходная мощность звукового сигнала | Не менее 2 Вт на нагрузке 8 Ω | |
| Габариты (Г, Ш, В) | 285 мм Ч 220 мм Ч 70 мм | |
| Масса | 3 кг | |
| Чувствительность | ||||
| Режим | SSB, CW | AM | FM | WFM |
| Метод | 10 дБ S/N | 10 дБ S/N | 12 дБ SINAD | 12 дБ SINAD |
| Фильтр | 3 кГц | 6 кГц | 15 кГц | 200 кГц |
| 40 кГц – 100 кГц | 2,0 µВ | 8,0 µВ | ||
| 100 кГц – 1,8 МГц | 1,2 µВ | 4,0 µВ | ||
| 1,8 МГц – 25 МГц | 1,2 µВ | 4,0 µВ | ||
| 25 МГц – 1 ГГц | 0,3 µВ | 2,0 µВ | 0,7 µВ | 1,8 µВ |
| 1 ГГц – 2,4 ГГц | 0,3 µВ | 2,5 µВ | 0,7 µВ | 1,8 µВ |
| Избирательность | ||
| CW – 500 Гц | -3 дБ: > 380 Гц | -80 дБ: > 500 Гц |
| AM – 6 кГц | -3 дБ: > 5,5 кГц | -80 дБ: > 6,9 кГц |
| SSB – 3 кГц | -3 дБ: > 2,7 кГц | -80 дБ: > 3,1 кГц |
| NFM – 15 кГц | -3 дБ: > 14,2 кГц | -80 дБ: > 15,6 кГц |
| WFM – 200 кГц | -3 дБ: > 200 кГц | -80 дБ: > 250 кГц |
| Разъем для подключения антенны Разъем для подключения антенны | ANT 1 – разъем N-J - 25 МГц – 3,15 ГГц ANT 2 – разъем N-J – 40 кГц – 3,15 ГГц | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вход сигнала 10 МГц эталонного источника | Разъем SMA-J, уровень: -2 дБм±2 дБм; 50 Ω | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Зажим для крепления кабеля | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DC 12V – гнездо источника питания | EIAJ MP-121C (5.5 Ч 2.1 мм), в центре - плюс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IF OUT - Аналоговый выход ПЧ 45 МГц | Разъем BNC-J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC – вход для дополнительной аппаратуры | Миниатюрный разъем 8-pin (стандарт DIN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SP – выход для внешнего динамика | Гнездо двухконтактного штекера 3,5 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LINE – линейный стереовыход | Гнездо трехконтактного штекера 3,5 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GPS – вход синхроимпульсов системы GPS | По предварительному заказу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/Q OUT – цифровой выход I/Q (по заказу) | Гнездо USB-разъема типа B (25-3150 МГц) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUX – интерфейс RS-232C для связи с ПК | Миниатюрный разъем 9-pin (тип D) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB – интерфейс для связи с ПК | Гнездо USB-разъема типа B (1.1 / 2.0) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гнездо трехконтактного штекера 3,5 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
