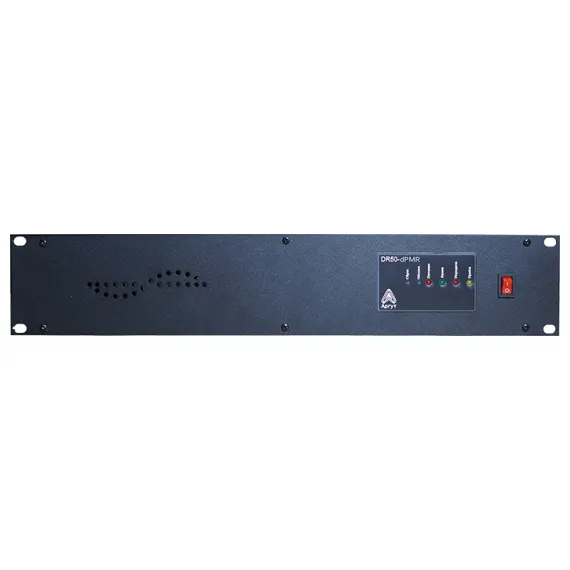

Радиоретранслятор Аргут DR50-dPMR UHF

Радиоретранслятор цифрового стандарта dPMR для однонаправленной ретрансляции цифровых и аналоговых радиосигналов. Выпускается в исполнении  UHF частотного диапазона. Конфигурируется локально с помощью ноутбука или удалённо по IP-сети.

Объединяя радиоретрансляторы DR50-dPMR по IP-сети можно развернуть радиосеть с площадью покрытия в 100 000 км2 и более.

Работает как в одиночном варианте, так и в составе Системы радиосвязи Аргут. Возможно совместное использование с радиоретрансляторами DR50-DMR для создания мультистандартной зоны радиосвязи.

Радиоретранслятор цифрового стандарта dPMR для однонаправленной ретрансляции цифровых и аналоговых радиосигналов. Выпускается в исполнении  UHF частотного диапазона. Конфигурируется локально с помощью ноутбука или удалённо по IP-сети.



Объединяя радиоретрансляторы DR50-dPMR по IP-сети можно развернуть радиосеть с площадью покрытия в 100 000 км2 и более.

Работает как в одиночном варианте, так и в составе Системы радиосвязи Аргут. Возможно совместное использование с радиоретрансляторами DR50-DMR для создания мультистандартной зоны радиосвязи.



Расчётная дальность радиосвязи Диапазон UHF:

• 14,0 км в городе
• 23,6 км в пригороде
• 72,1 км на открытой местности

Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером.

Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.



Комплект

• Радиоретранслятор DR50-dPMR
• Кабель питания
• Руководство пользователя
• Упаковка индивидуальная

По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.



Упаковка

• Картонная коробка с ложементом из гофрированного картона
• Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
• Масса брутто 5,5 кг

Параметры

• Рабочий диапазон частот, МГц: 430-470
• Частотный диапазон: UHF
• Максимальная выходная мощность передатчика, Вт: 55
• Тип радиоинтерфейса: Цифровой
• Цифровой стандарт связи: dPMR
• Спецификация радиоинтерфейса: ETSI TS 102 658
• Речевые кодеки: g.711 uLaw; GSM 6.10 FR; Speex
• Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
• Количество каналов: 8
• Шаг сетки частот, кГц: 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
• Волновое сопротивление тракта АФУ, Ом: 50
• Тип ВЧ-соединителя: N (f)
• Габаритные размеры (ШхВхГ), мм: 484x90x230
• Масса, кг: 5
• Номинальное напряжение питания, В: 13,6
• Максимальный потребляемый ток, А: 15
• Диапазон рабочих температур при эксплуатации, ˚С: от -30 до +60


Приёмник:

• Тип: Супергетеродин
• Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с: 0,35 мкВ или -116 дБм (шаг сетки частот 12,5 кГц); 0,30 мкВ или -117 дБм (шаг сетки частот 25,0 кГц)
• Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с: 0,40 мкВ или -115 дБм
• Избирательность по соседнему каналу, дБ: 70 (шаг сетки частот 12,5 кГц); 75 (шаг сетки частот 25,0 кГц); 70 (цифровой режим)
• Интермодуляционная избирательность, дБ: 70
• Коэффициент нелинейных искажений, %: 5

Передатчик:

• Отклонение частоты от номинального значения в миллионных долях (N·10-6): 6,0 (шаг сетки частот 12,5 кГц); 7,0 (шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
• Мощность несущей, Вт: 8-15 (пониженная); 22-36 (номинальная); 36-55 (повышенная)
• Максимальная девиация частоты в аналоговом режиме, кГц: 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
• Относительный уровень побочных излучений, дБ: -70
• Коэффициент нелинейных искажений, %: 5
• Среднеквадратичная ошибка модуляции RMS Deviation Error, %: 5
• Отклонение символьной девиации от номинального значения (1944 Гц), %: 7
• Тип сетевого интерфейса: 10/100BASE-T Ethernet
