GPS / Глонасс антенна SIRUS GPSGL-TMG-SPI-40NCB

GPS / Глонасс антенна для систем временной синхронизации и высокоточного тайминга.

SIRUS GPSGL-TMG-SPI-40NCB — новая GNSS антенна является недорогим аналогом популярной модели PCTEL GPSGL-TMG-SPI-40NCB и антенн НВС Навигационные Технологии НАВИС NV70.

Технологические особенности SIRUS GPSGL-TMG-SPI-40NCB

• Антенны GPSGL-TMG-SPI-40NCB предназначены для систем синхронизации времени и часификации (первичных эталонных источников, базовых станций часификации), таких как Сервер точного времени “Метроном” или Радиосервер точного времени “РСТВ-01-01”.
• Устройства синхронизации времени являются базовым элементом для построения хронометрических систем и систем временного тайминга различного назначения.
• · Антенна поддерживает работу в диапазоне 3-х основных систем навигации GPS L1, GALILEO E1, GLONASS L1.
• Антенна Sirus имеет низкий уровень шума, высокий уровень усиления до 40дБ и хорошо подходит для монтажа с большой длиной кабеля (до 20 м).
• Квадрофилярная конструкция чувствительного элемента (Quadrifilar Helix) в сочетании с многоступенчатой фильтрацией обеспечивает превосходное подавление помех по сравнению с традиционными GPS/GLONASS антеннами.

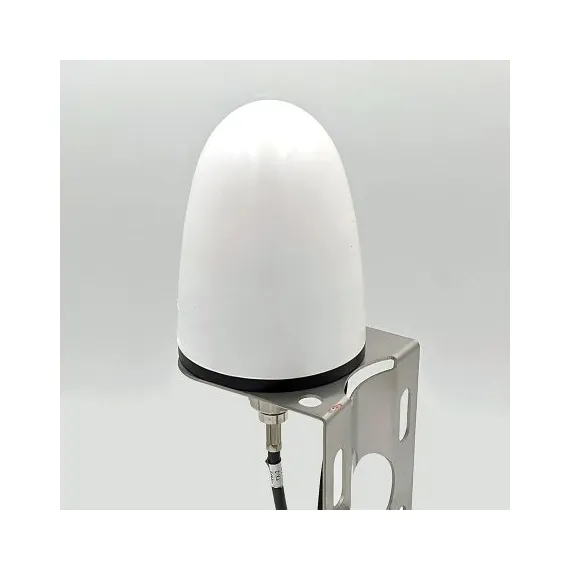

• Конусообразная форма обтекателя обеспечивает защиту от влаги и обледенения, а также отпугивает птиц.
• Антенна выполнена из безопасных материалов, которые полностью соответствуют директивам ЕС RoHS.
• Антенна имеет встроенное устройство защиты от молнии и защиту от подключения в обратной полярности.

Модель GPSGL-TMG-SPI-40NCB может быть установлена отдельно или на трубостойку с помощью прилагаемого комплекта монтажных частей. Универсальное крепление (на мачту или стену) входит в комплект поставки.

Габаритно-установочный чертеж

Технические характеристики SIRUS GPSGL-TMG-SPI-40NCB GNSS антенный элемент Диапазон частот МГц 1590 ±30 (GPS L1, GALILEO E1, GLONASS L1) Усиление антенного элемента dBi ≥3,5 Поляризация   RHCP (правая эллиптическая круговая поляризация) Коэффициент эллиптичности ДН дБ ＜2.0@zenith Ширина луча ДН по уровню 3 дБ ° 110±10 Отношение «вперёд-назад» ДН дБ >10 Разъем   Коаксиальный N (F) Сопротивление Ом 50 Защита от молнии / перенапряжения / разрядов   GB/T17626.5-2008 IDT IEC 61000-4- 5: 2005 Level 4 Встроенный малошумящий усилитель LNA Диапазон частот МГц 1590 ± 30 Коэффициент усиления LNA дБ 40±4 @ GPS L1 GALILEO E1 38 ±4 @ ГЛОНАСС L1 Неравномерность полосы пропускания дБ ≤1 (1575,42±1,023 МГц) ≤2 (1575,42 ± 5 МГц) Коэффициент шума LNA дБ ≤2,0 при +25℃ ≤2,5 при +80℃ Подавление внеполосных сигналов и излучений дБ ＞60 (1690 МГц), ＞60 (1450 МГц), КСВН   ≤1,8:1 Защищённость от помех и перегрузок   В полосе 1575.42±100 МГц подавляет сигналы до 0 дБм Способ питания   Через коаксиальный кабель Напряжение постоянного тока В 3,3-16,0 (рекомендуемый максимум 9 В пост. тока) Потребляемый ток мА ≤45 Механические характеристики Материал обтекателя   аморфный термопластик ASA Размеры (D × H) мм Ø72 × 95 (115 с разъемом) Вес кг 0,3 (корпус без крепежа) Рабочая температура ℃ -40~+ 80 Температура хранения, ℃ -45~+ 85 Рабочая влажность % ≤95 Рабочая скорость ветра м/с ≤45 Максимальная cкорость ветра м/с ≤60 Условия эксплуатации   на открытом воздухе Водонепроницаемость   IP67

Комплект поставки GPSGL-TMG-SPI-40NCB:

1. Антенна - 1
2. Винты М5 - 4
3. Крепежный кронштейн - 1
4. Клемма заземления – 1
5. Хомуты - 2
