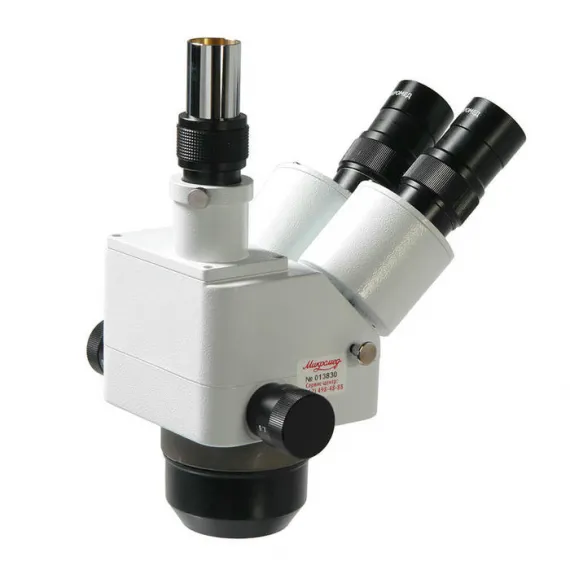

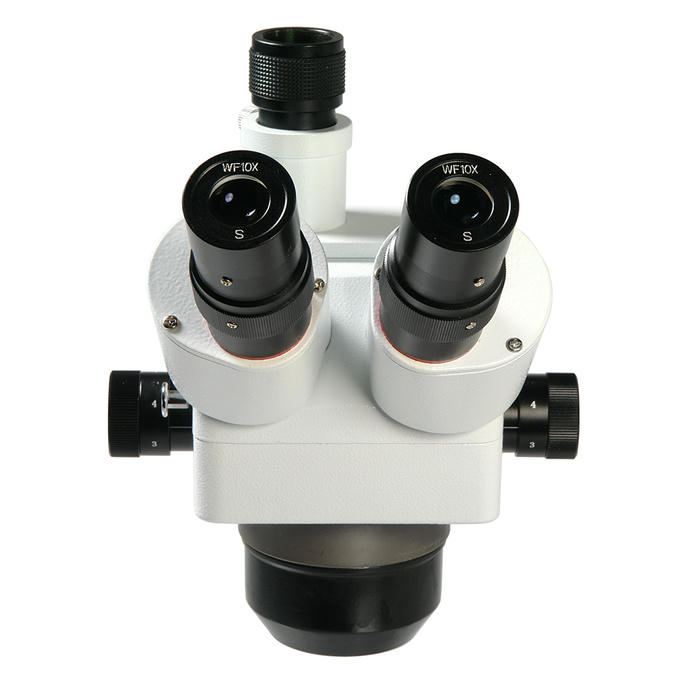

Оптич.головка МС-2-ZOOM вар.2

Назначение и возможности

Стереоскопическая оптическая головка МС-2-ZOOM вар.2 предназначена для наблюдения прямых изображений двух - и трехмерных объектов. С ее помощью могут выполняться различные прецизионные работы, требующие точной координации глаз и рук наблюдателя, например, монтаж микроэлектронных компонентов или приготовление микропрепаратов для биологических исследований.

Головка используется с дополнительными штативами Микромед TD-1, TD-2, TD-3 или TD-4, имеющих четыре и более степени свободы. Конструкция этих штативов позволяет в широких пределах перемещать и наклонять оптическую головку. Возможность перемещения головки в горизонтальном и вертикальном направлении на значительные величины в сочетании с поворотами, уклонами и выносом за пределы предметного стола предоставляют исследователю возможность установить головку в любое удобное положение. Это позволяет использовать головку для исследования крупных объектов, которые из-за своих габаритов не могут быть размещены на предметном столе - в промышленности, для контроля качества габаритных объектов, для выполнения радиомонтажных, ремонтных и реставрационных работ.

Рабочее расстояние и поле зрения

Возможность использования штативов со значительным диапазоном перемещения головки позволяет применять дополнительные оптические насадки 0.5х, 0.75х, 1.5х и 2х. Благодаря насадкам можно изменять рабочее расстояние в пределах от 172 до 28 мм.

Максимальное рабочее расстояние 172 мм достигается при использовании насадки 0.5х, размер поля зрения при этом составит 46 мм, общее увеличение 2.5х - 10х. Максимальное увеличение 80х достигается с насадкой 2х, при этом рабочее расстояние составит 28 мм при размере поля зрения 2.9 - 11.5 мм.

При использовании оптических насадок рабочее расстояние головки остается постоянным вне зависимости от установленного увеличения объективов или применяемых окуляров. Без использования оптических насадок рабочее расстояние также неизменно и всегда составляет 85 мм.

Дополнительные окуляры

Для оптической головки МС-2-ZOOM вар. 2 доступны дополнительные окуляры WF 5х/20, WF 15х/15, WF 20х/10 и окуляр WF 10х/22 с измерительной шкалой и перекрестьем. Использование дополнительных окуляров изменяет общее увеличение головки и размер поля зрения. Рабочее расстояние остается неизменным.

Качество изображения

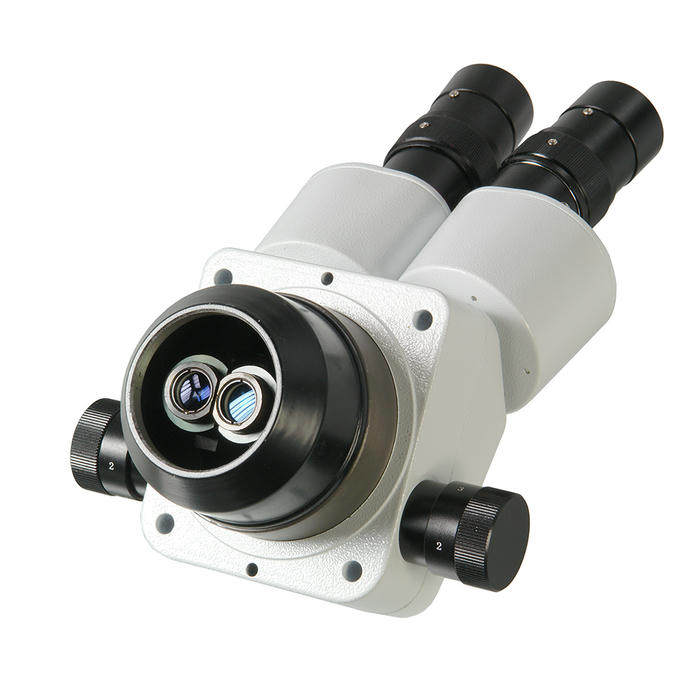

Высокое качество изображения, создаваемое головкой МС-2-ZOOM вар. 2 достигается благодаря точно рассчитанным и изготовленным объективам с переменным увеличением. Оптическая конструкция с исправленными аберрациями и линзы из специальных сортов оптического стекла позволяют достигать высокой резкости и яркости изображения во всем диапазоне увеличений. Поэтому, наблюдатель видит естественное трехмерное изображение, вне зависимости от выбранного увеличения, как при визуальном наблюдении, так и при записи файлов с помощью окулярной камеры. Точная фокусировка сохраняется при любом положении рукоятки изменения увеличения.

Дополнительные осветители

С оптической головкой могут быть использованы дополнительные осветители отраженного света.

Для равномерного освещения объекта верхним светом без теней может применяться дополнительный кольцевой осветитель с адаптером для установки на блок объективов. Кольцо осветителя располагается вокруг объектива на одной оси с ним. Подобная конфигурация позволяет получать бестеневое верхнее освещение без косых теней, приводящим к получению ложных результатов исследования.

Для исследования объектов со сложной трехмерной поверхностью или для проведения точных работ по ремонту, монтажу или реставрации будет эффективен светодиодный осветитель Dual Goose LED. Осветитель оснащен двумя точечными источниками с гибкими держателями. С их помощью можно освещать не только плоские объекты - свет можно подвести к необходимому участку объекта и осветить труднодоступные области объекта, повысив таким образом информативность исследований.

Независимая цифра

Оптическая головка имеет тринокулярную конструкцию с оптическим каналом для установки камеры - цифрового видеоокуляра. Это позволяет выводить данные на ПК или на внешний монитор. Камера устанавливается в тубус канала визуализации со стандартным установочным диаметром 23.2 мм, что позволяет использовать широкий ассортимент камер – видеоокуляров.

Световой поток переводится на канал визуализации с помощью специального оптического переключателя. При использовании камеры сохраняется возможность наблюдения в правый окуляр.

Штатив и фокусировочный механизм

Штатив и фокусировочный механизм относятся к принадлежностям, не входящим в комплект оптической головки.

Фокусировочный механизм для головки МС-2-ZOOM вар. 2 и МС-2-ZOOM вар. 1 имеет зубчато – реечную конструкцию с демпфированной направляющей. Для установки на штативы Микромед предусмотрено сквозное отверстие под палец диаметром 20 мм.

Для установки оптической головки механизм включает кольцевой кронштейн диаметром 76 мм. Механизм обеспечивает перемещение головки по оптической оси в пределах до 60 мм.

Головку рекомендуется использовать со штативами Микромед TD-1, TD-2, TD-3 и TD-4. Штативы TD-1 и TD-2 поставляются в комплекте с механизмом фокусировки. Штативы имеют большое количество степеней свободы, позволяют надежно фиксировать оптическую головку и обеспечивают значительные величины перемещения. Дополнительные повороты, уклоны и вынос головки за пределы предметного стола предоставляют исследователю возможность установить головку в любое удобное для наблюдений положение. Все модели штативов снабжены установочным пальцем диаметром 20 мм со страховочным винтом.

Особенности:

• Прямое объемное изображение наблюдаемого объекта.
• Компактные размеры и малый вес благодаря оптической схеме Грену.
• Тринокулярная визуальная насадка.
• Диапазон увеличений в стандартной комплектации от 10х до 40х.
• Дополнительные окуляры и насадки расширяют диапазон увеличений до 2.5х - 160х.
• Рабочее расстояние до 172 мм для исследований крупных объектов.
• Коррекция аметропии ±5 дптр на обоих окулярных тубусах.
• Четыре вида штативов для больших величин перемещений, уклонов и поворотов.
• Полностью металлическая конструкция всех механических деталей.
