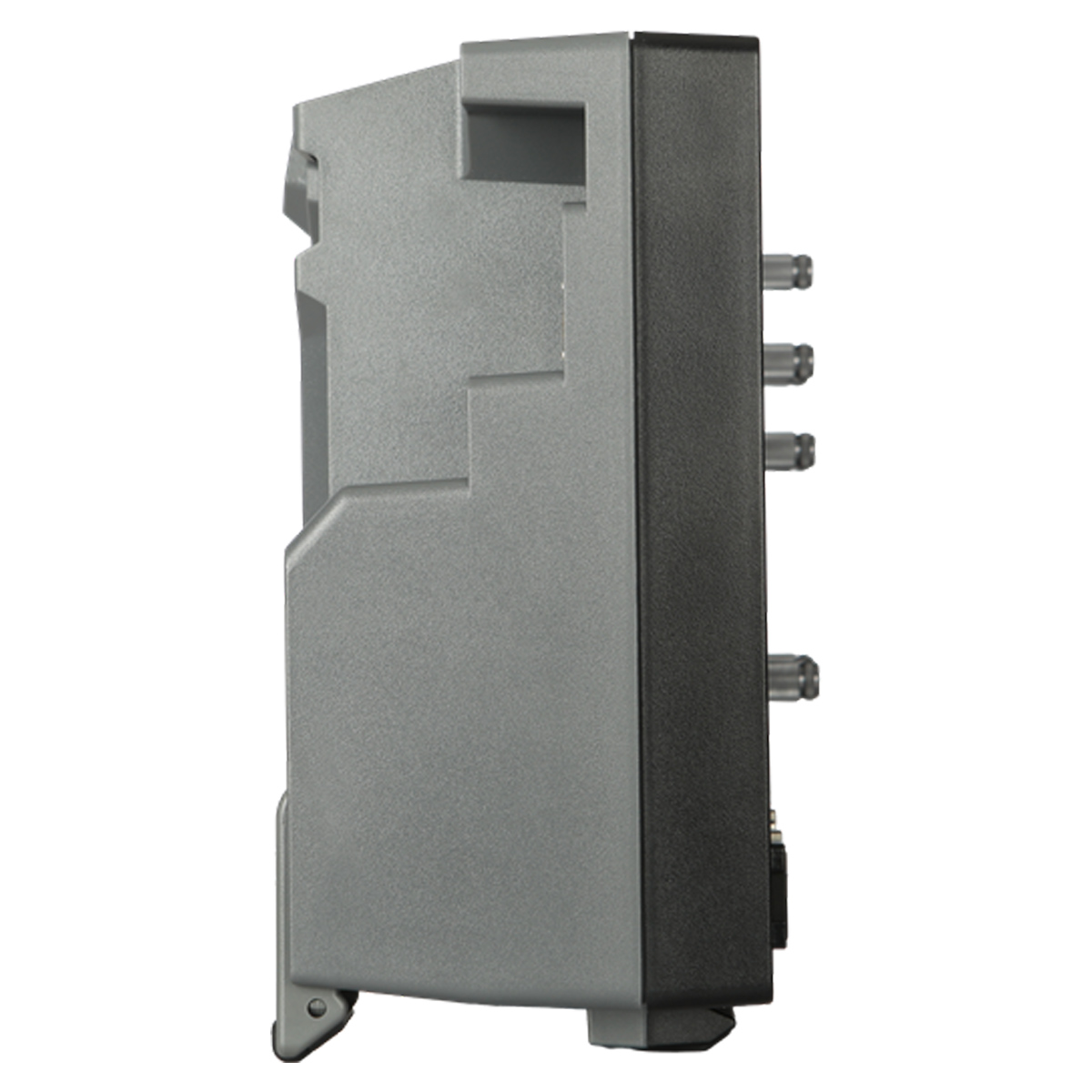

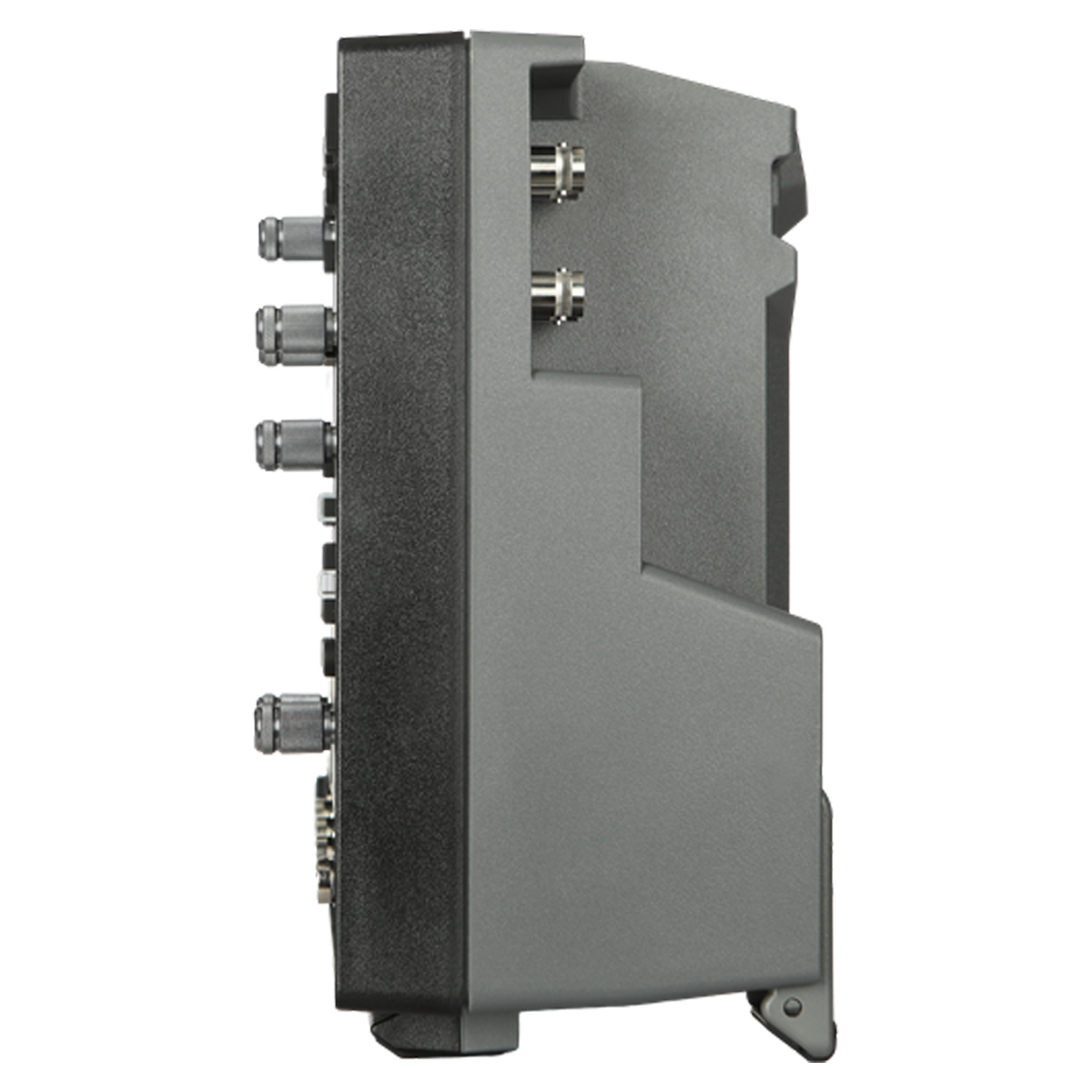

Осциллограф RIGOL DS9404

Описание осциллографа

Цифровой осциллограф RIGOL DS9404 – 4-х канальный высокочастотный осциллограф с полосой пропускания 4 ГГц, выполненный в компактном корпусе. Осциллограф предназначен для разработки, производства радио- и электрооборудования, измерений параметров электронных устройств в производственных и лабораторных условиях.

Осциллограф RIGOL DS9404 объединяет 5 приборов в одном:

• цифровой осциллограф,
• анализатор спектра (FFT),
• цифровой вольтметр,
• высокоточный частотомер и сумматор,
• анализатор протоколов последовательной передачи данных (опция).

RIGOL DS9404 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности осциллографа

• 4 аналоговых канала с полосой пропускания до 4 ГГц + 1 канал входа широкополосного сигнала внешней синхронизации;
• регулируемое разрешение по вертикали от 8 до 16 бит;
• максимальная частота дискретизации в реальном времени до 20 Гвыб/с;
• максимальная глубина памяти для хранения данных – до 2 Гвыб (опция);
• диапазон установки значений горизонтальной развертки от 50 пс/дел до 500 с/дел
• построение гистограмм,
• электронный аттенюатор GaN на входе;

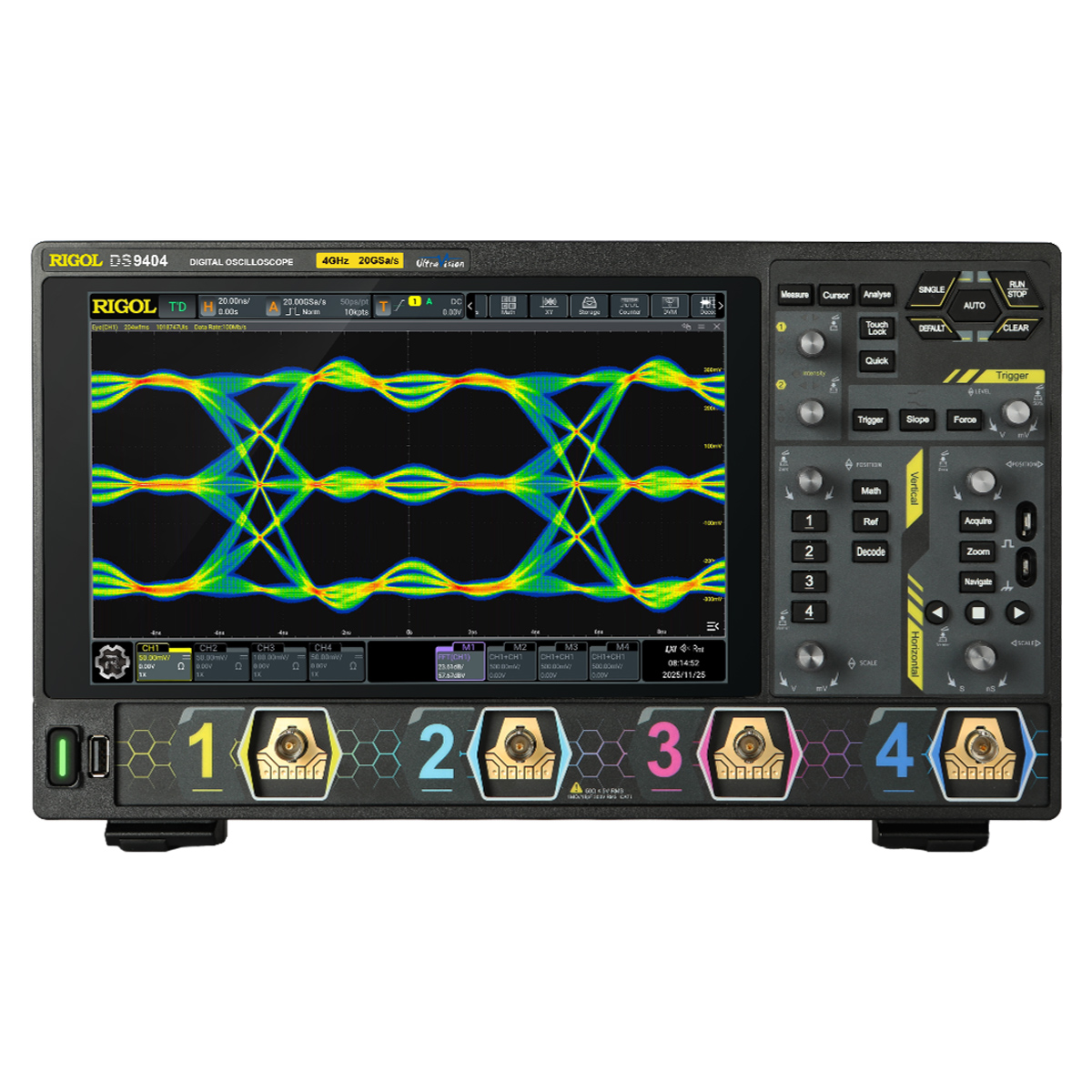

• 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• фотоэлектрические энкодеры для существенного продления срока службы осциллографа;

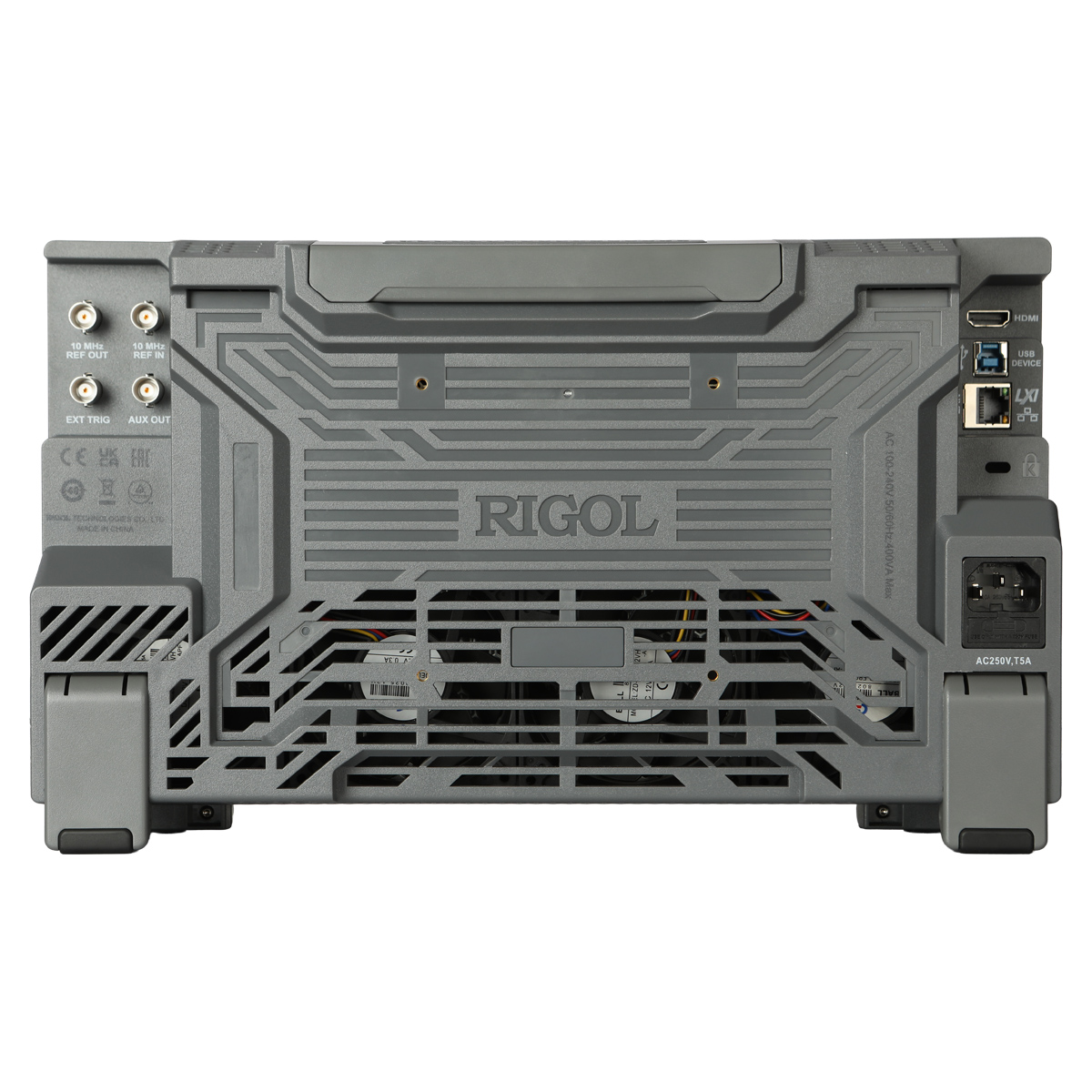

• интерфейсы USB, LAN, HDMI;
• Web Control.
• производителем заявлена работа осциллографа при отрицательных температурах (до минус 10ºС)
• опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
• Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Назначение

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
• Функциональное тестирование;
• Лабораторные исследования;
• Исследования и обучение.

Применение

• измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
• анализ параметров напряжения источников питания (опционально);
• использование в производственной деятельности;
• опционально: тесты на соответствие требованиям протоколов USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Преимущества

• Количество входных аналоговых каналов – 4;
• Максимальная полоса пропускания (50 Ом) – 4 ГГц;
• Максимальная частота дискретизации – 20 Гвыб/с;
• Максимальная глубина памяти – 2 Гвыб (опция);
• Скорость захвата осциллограмм> 1 000 000 осц/с;
• Разрешение по вертикали – от 8 до 16 бит;
• Анализ спектра – 1 млн. точек;
• Размер сенсорного дисплея – 10,1 дюйма;
• Производителем заявлена работа при отрицательных температурах (до минус 10ºС).
