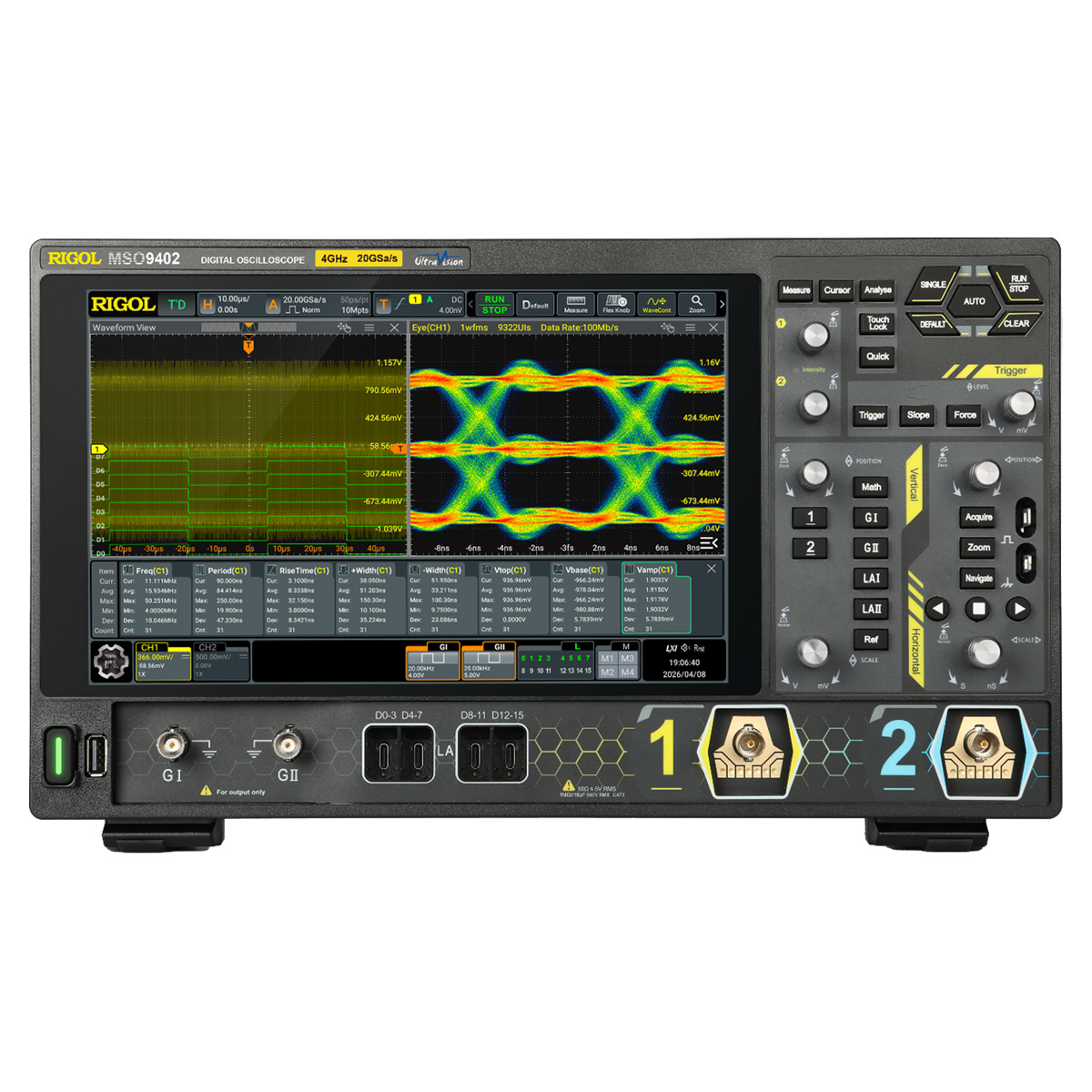

Цифровой осциллограф RIGOL MSO9402

Сверхвысокочастотный цифровой осциллограф смешанных сигналов RIGOL MSO9402 сочетает в себе функционал 8 измерительных приборов в едином компактном корпусе. Модель предназначена для комплексных лабораторных исследований, отладки радиоэлектроники, НЧ/ВЧ/СВЧ-устройств, средств связи и проведения функциональных тестов. Благодаря интеграции твердотельного электронного аттенюатора на базе GaN и высокому качеству компонентов, прибор отличается повышенной надежностью и продолжительным сроком службы при интенсивной эксплуатации.

• Каналы и полоса пропускания: 2 аналоговых канала с полосой пропускания до 4000 МГц (с возможностью расширения верхней частоты серии до 6 ГГц), 1 канал внешней синхронизации и 16 цифровых каналов логического анализатора.
• Скорость и точность оцифровки: Частота дискретизации в реальном времени до 20 Гвыб/с, регулируемое вертикальное разрешение от 8 до 16 бит и скорость захвата свыше 1 000 000 осц/с.
• Глубина памяти и развертка: Максимальный объем глубокой памяти до 2 Гвыб (опция), коэффициент развертки регулируется от 50 пс/дел до 500 с/дел.
• Интегрированный функционал (8 в 1): Совмещает осциллограф, анализатор спектра (FFT на 1 млн точек), цифровой вольтметр, частотомер/сумматор, а также опциональные логический анализатор, 2-канальный генератор сигналов (до 200 МГц), анализатор протоколов и построитель диаграмм Боде.
• Эргономика и интерфейсы: 10,1-дюймовый сенсорный HD-дисплей (1280×800), фотоэлектрические энкодеры, многофункциональная ручка Flex; порты USB, LAN, HDMI и поддержка Web Control.
• Специализированный анализ (опции): Оценка глазковых диаграмм, анализ джиттера и мощности, декодирование последовательных шин и тесты на соответствие стандартам.

Высокая точность захвата и инновационная входная цепь

Полоса пропускания 4 ГГц в сочетании с частотой дискретизации 20 Гвыб/с позволяет детально исследовать высокоскоростные сигналы и быстрорастущие фронты с минимальными искажениями. Входной электронный аттенюатор на GaN-компонентах заменяет механические узлы, гарантируя долговечность RIGOL MSO9402 и стабильность параметров при постоянных переключениях диапазонов в условиях производства.

Глубокая память и регистрация редких аномалий

Скорость обновления осциллограмм свыше 1 000 000 осц/с и объём памяти до 2 Гточек исключают пропуск кратковременных глитчей и нестационарных помех. Инженер может записывать длительные фрагменты высокочастотных процессов с сохранением максимальной детализации для последующего анализа и поиска скрытых причин сбоев.

Комплексный расширенный анализ в портативном исполнении

Поддержка анализа глазковых диаграмм, декомпозиции джиттера, спектрального анализа FFT и встроенных тестов на соответствие сетевым и автомобильным стандартам превращает осциллограф в мощный аналитический центр. При этом высокий уровень интеграции и малый вес (от 5 кг) позволяют легко перемещать устройство между лабораторными стендами, производственными линиями и полевыми объектами.
