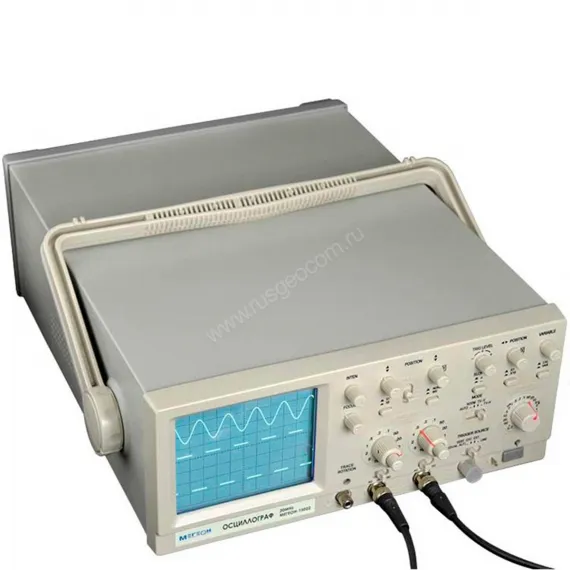

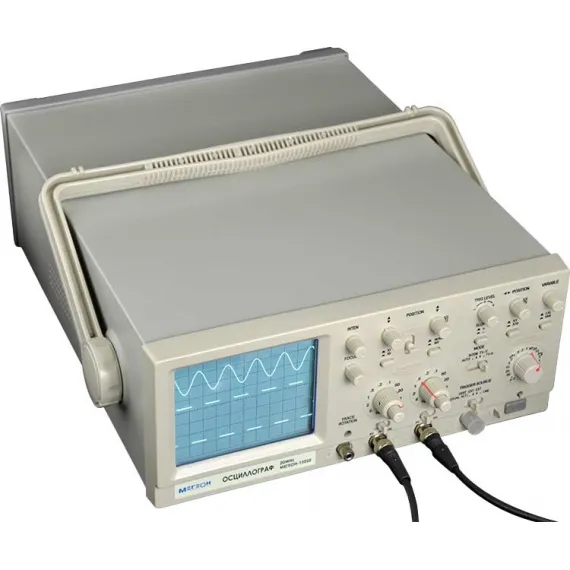

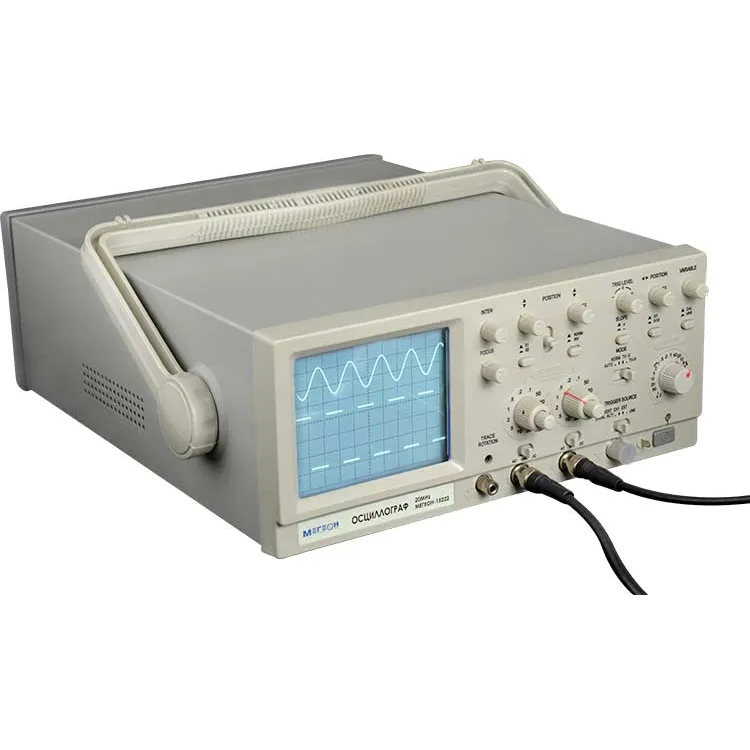

Осциллограф аналоговый МЕГЕОН 15022
GEO-к0000014060
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Амплитуда
0,5 В ±5%
Бренд
MEGEON
Вес
Приблизительно 7,8 кг
Время нарастания
5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек)
Входное сопротивление
Приблизительно 10 кОм
Входное сопротивление и емкость
1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ
Входы усилителя
АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется.
Высота над уровнем моря рабочая/транспортировка
5000 м/15000 м
Выходное сопротивление
Приблизительно 1 кОм
Габаритные размеры
350 х 140 х 430 мм
Гарантия
2 года
ЕХТ вход Входное сопротивление макс, входное напряжение
Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402
Изменение положения при включении Х10
В пределах 2 дел. в центре экрана
Измерение разности фаз X-Y
Не более 3° в полосе 0 ... 50 кГц
Код товара
87641
Количество каналов
2
Коэффициенты развертки
0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Линейность
±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)
Макс, входное напряжение
30 В (DC + АС пик), АС частота, не более 1 кГц
Масса
7,8 кг
Множитель развертки
10 раз (максимум 20 нс/дел)
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении
не превышает 45 Вт.
Напряжение ускорения анода
Приблизительно 2 кВ
Параметр
Значение
Параметры прибора соответствуют техническим характеристикам при питании от сети
Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%.
Плавная регулировка
Обеспечивает перекрытие не менее чем в 2,5 раза
Поворот луча
Обеспечивается
Погрешность
±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)
Полоса пропускания
DС ~ 500 кГц
Полярность
+ /-
Прибор допускает непрерывную работу в рабочих условиях эксплуатации
в течение 8 часов.
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного
15 минутам
Рабочая температура и влажность
от 0 до 35° С при относительной влажности: 85% (Макс).
Рабочая часть экрана
8x10 дел (1 дел = 10 мм)
Режимы работы
СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2
Режимы работы синхронизации
Нормальная, Автоматическая, TV-V TV-H
Синхронизация
Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).
СН1 выход
Приблизительно 20 мВ при 50 Ом
Температура и влажность хранения
от -20 до + 60 °С, при влажности 70 % (максимум)
Тип
6-дюймовый прямоугольная с внутренней шкалой
Форма сигнала
Меандр положительной полярности
Фосфор
Р31
Частота
1 кГц ±5%
Частота выборки
нет данных
Частота работы коммутатора повторения
Приблизительно 250 кГц
Чувствительность
5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
Ширина полосы
DC - 1 МГц
Шкала
Внутренняя
