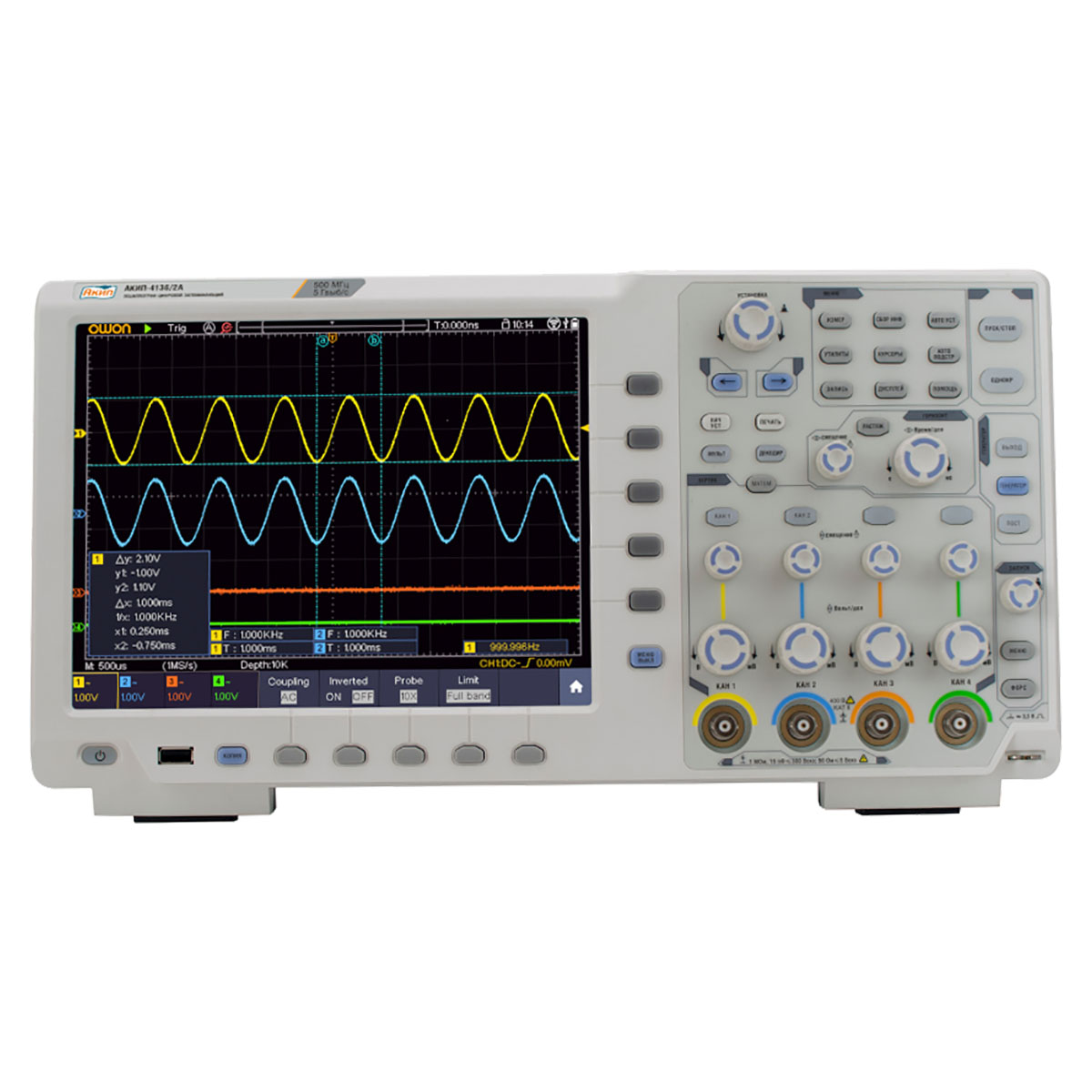

Осциллограф АКИП-4136/2А
GEO-00-0017302
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Купить цифровой осциллограф АКИП-4136/2А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Автоустановка
В/дел, с/дел, параметры синхросигнала
Внутренняя память
100 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Время нарастания, при Коткл. ≥ 5 мВ/дел
≥ 0,7 нс
Входное сопротивление
10 Ом, защита входа DC 1000 В/ AC 400 В
Входной импеданс
1 МОм (± 2 %) / 15 пФ 5 п
Выходной уровень
2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (мак
Габариты
422 х 226 х 135 мм
Гарантия
1 год
Госреестр
87826-22
Длина записи
400 МБ (делится между активными каналами)
Длина памяти
16000 точек для произвольной формы
Ёмкость
2 нФ … 20 мФ: ±(4% ± 10 емр)
ЖК-дисплей
цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600
Измерение задержки
задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза
Индикатор
4,5 разряда, максимальное индицируемое число 20.000
Интерфейсы
USB, LAN
Источники синхросигнала
любой из аналоговых каналов, сеть, внешний (Ext, Ext/5)
Код товара
116801
Количество каналов
4
Коэффициент отклонения (Коткл.)
1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом)
Коэффициент развертки (Кразв.)
500 пс/дел…1000 с/дел (шаг 1-2-5)
Максимальная дискретизация
250 МГц
Максимальная частота
50 МГц
Максимальная частота дискретизации
1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении
Максимальное входное напряжение
300 В /1 МО
Масса
5 кг
Математика
≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом
Напряжение
DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) диапазон частот: 40 Гц … 400 Гц
Напряжение питания
100 - 240 В, 50/60 Гц (автовыбор)
Ограничение ПП
20 МГц
Операторы
любой аналоговый канал
Погрешность измерения временных интервалов
±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератор
Погрешность измерения постоянного напряжения при Uсм = 0 В
при Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1) при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где Kо – значение коэффициента отклонения, мВ/дел
Погрешность опорного генератора
±2,5*10-6
Погрешность уровня синхронизации
внутренняя: ± 0,3 делени
Полоса пропускания
500 МГц
Потребл. мощность
65 Вт
Разрешение по вертикали
8 бит
разрядность
ЦАП 14 бит
Режим X-Y
Х – кан
Режимы запуска развертки
автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN
Режимы работы
выборка, пиковый детекто
Связь входа
ФНЧ, ФВЧ, связь АС, связь DC
Связь по входу
Открытый, закрытый, земля
Сопротивление
200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр)
Тест диодов
0 … 2 В
Ток
DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр)
Уровень синхронизации
внутренняя: ± 5 делений от центра экрана Ext: ±2
Формы сигналов
функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы
Функции
+, -,
Функции по вертикали
среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс
Функции по горизонтали
Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов
Цифровой регистратор
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
Число каналов
1
-3 дБ, 50 Ом
0 - 500 МГц
