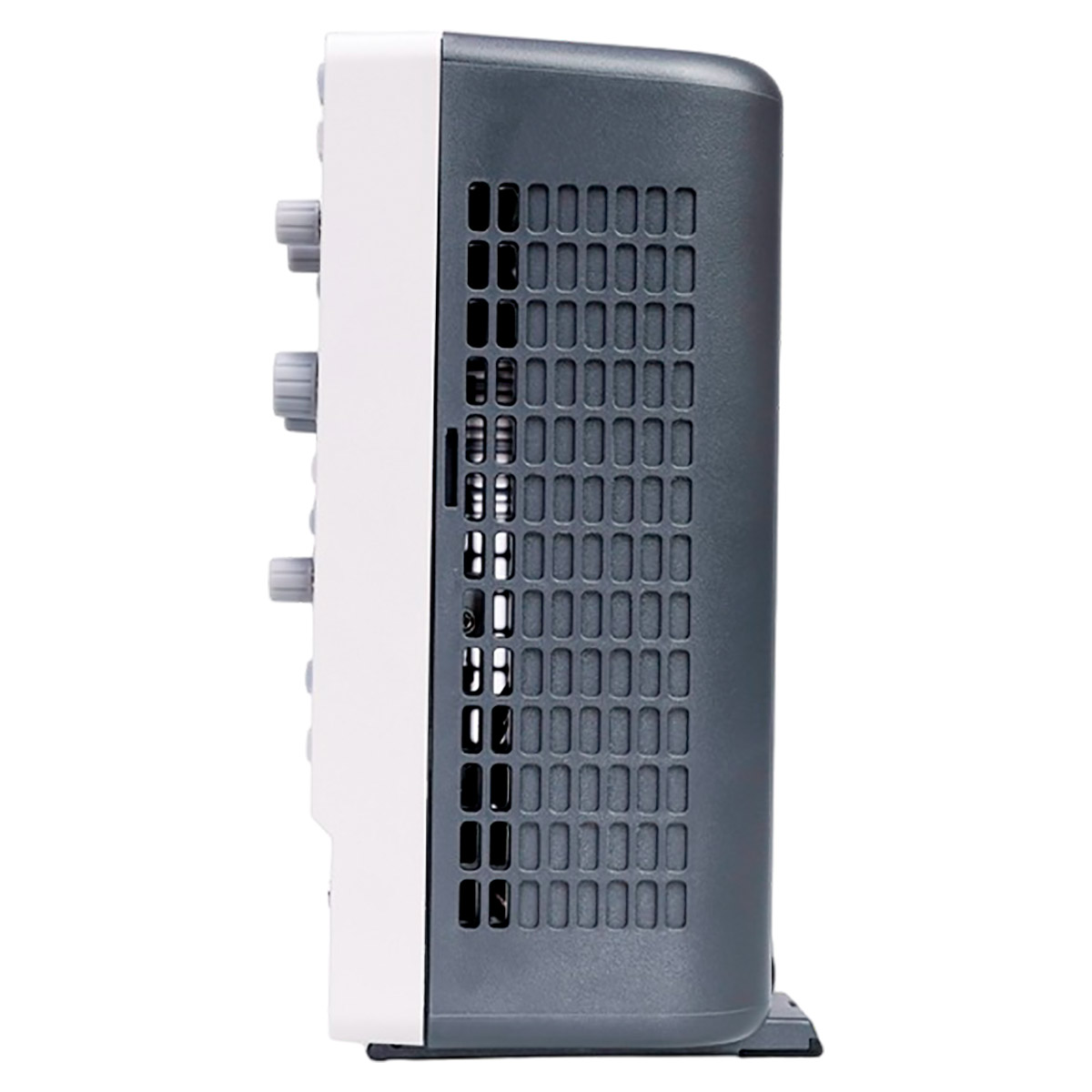

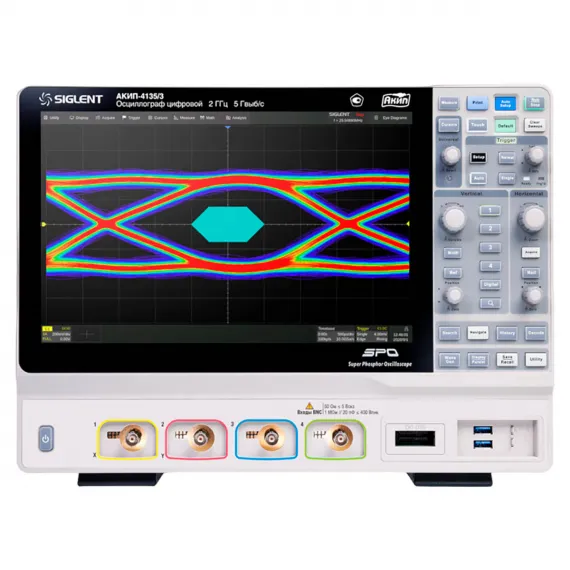

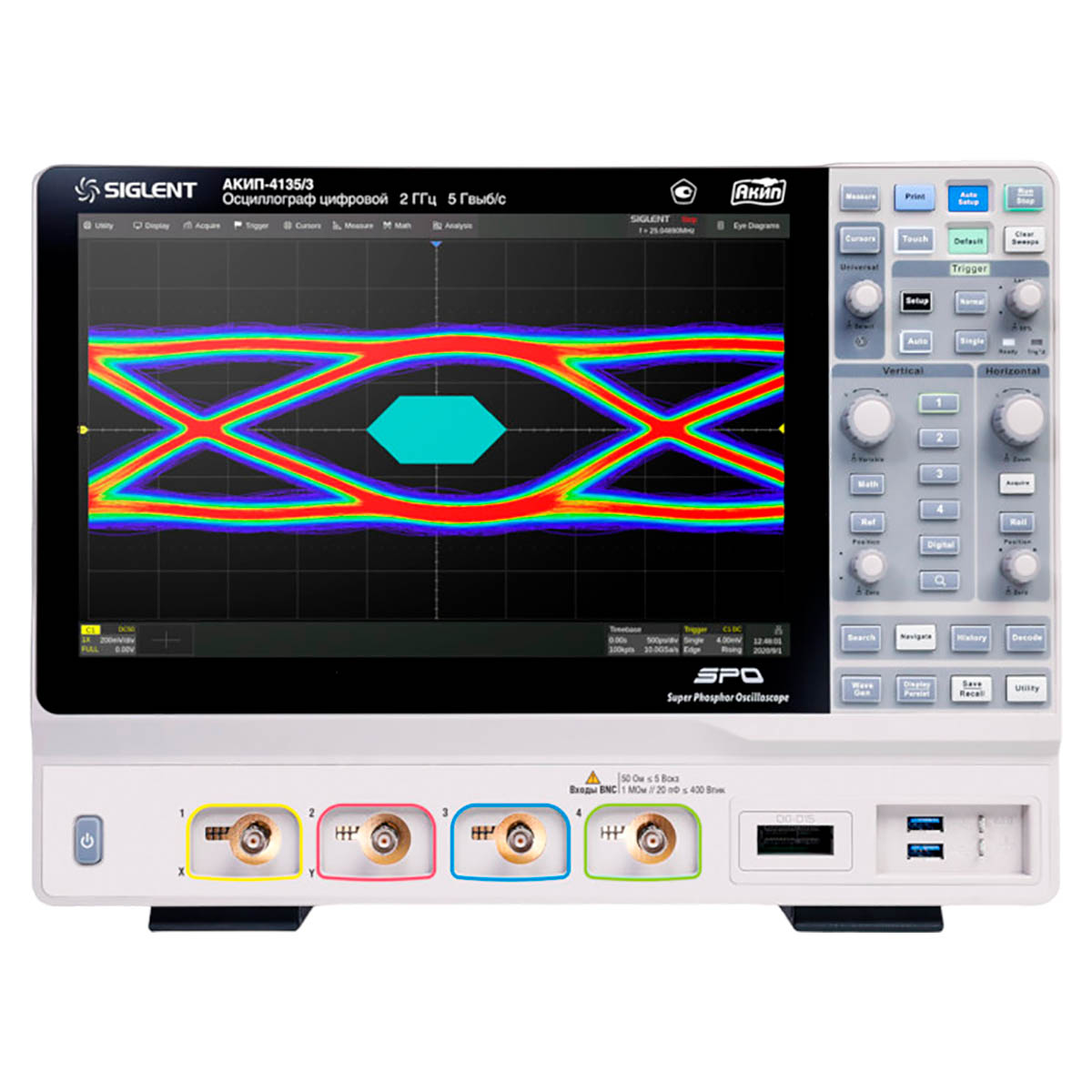

Осциллограф АКИП-4135/3
GEO-00-0017137
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Купить цифровой осциллограф АКИП-4135/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Автоустановка
В/дел, с/дел, параметры синхросигнала
Анализ джиттера (опция)
источник: КАН1…КАН4восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данныхразложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ
Вид входа
открытый, закрытый, ВЧ и НЧ фильтры
Виды измерений
верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизации
по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Время нарастания (50 Ом)
≤ 230 пс
Входной импеданс
50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
Входы выходы
передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3
Выходной уровень
3 Впик-пик(50 О
Габариты
379 х 159 х 288 мм
Гарантия
3 года
Глазковые диаграммы (опция)
источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIEподдержка тестирования сиг
Госреестр
85334-22
Диаграммы Боде
анализ частотных характеристик по КАН1…КАН4 требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409, АКИП-3418, АКИП-3422 подключенный по интерфейсу USBдиапазон частот: 10 Гц … 120 МГцрежим работы: линейный, логарифмический
Диапазон измерений
весь экран или ограниченно (определяется курсорами)
Диапазон установки смещения
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6
Диапазон частот
10 Гц … 120 МГц (линейный или логарифмический режим)
Длина памяти
16000 точек для произвольной формы
Длительность импульса
от 3,3 нс
Дополнительные измерения
площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
ЖК-дисплей
цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений
Измерение задержки
фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Измерение мощности (опция)
качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Измерительный канал
любой из аналоговых каналов
Интерполяция
SinX/X, X
источник измерений
КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Источник курсоров
КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Источник математики
КАН1…КАН4, F1…F4
Источники синхросигнала
любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Код товара
116788
Количество каналов
4
Коэффициент отклонения (Коткл.)
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Коэффициент развертки (Кразв.)
100 пс/дел…1000 с/делсамописец (ROLL): 50 мс/дел…1000 с/дел
Максимальное входное напряжение
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм≤ 5 Вскз, ± 10 Впик – 50 Ом
Масса
5,5 кг
Математические каналы
F1, F2, F3, F4
Напряжение изоляции
± 42 Впик
Напряжение питания
100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Г
Ограничение ПП
20 МГц, 200 МГц
Ограничение уровня
|Voffset|
Пиковый детектор
200 пс
Погрешности установки уровня постоянного смещения
±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8_дел_·Ко_мВ/дел_+1), где Kо – значение коэффициента отклонения, мВ/дел;Uсм – установленное значение напряжения смещения, мВ;Uпр – конечное значение диапазона установки напряжения смещения, мВ
Погрешность измерения временных интервалов
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератор
Погрешность измерения напряжения
±(0,015·8_дел_·Ко_мВ/дел_+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ.
Погрешность опорного генератора
±2,5*10-6
Погрешность установки
±5*10-5
Погрешность установки Коткл.
± 3 %
Поддерживаемый источник сигнала
SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Полоса пропускания
2 ГГц
Полоса пропускания (-3 дБ, 50 Ом)
0 - 2 ГГц
Полоса пропускания в режиме Hi-Res
9 бит: 0,25*дискретизации, до аналоговой полосы пропускания10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания)12 бит: 0,028*дискретизации, до 280 МГц (ограничен
Порог срабатывания
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Послезапуск
0…5000 делений
Постоянное смещение
± 1,5 В (50 О
Предзапуск
0…100% памяти
Разрешение
1 мкГц
Разрешение по вертикали
8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
Разрядность АЦП
14 бит
Режим HISTORY
сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Режим X-Y
Х – кан 1,
Режимы запуска развертки
автоматический, ждущий, однократный
Режимы работы
выборка, пиковый детектор, усреднение, накопление, Hi-Res
Симметрия
0 % ~ 100 % (для пилы)
Синхронизация
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Синхронизация по зоне
две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
скважность
1 % ~ 99 % (для прямоугольника и импульса)
Статистика
текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
Тип развертки
прямая, многоуровневая
Формат данных
стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Формы сигналов
синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Функции
+, -,
Функции по вертикали
макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
Частота дискретизации
125 МГц
Частотный диапазон
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс)1 мкГц…300 кГц (Пила)1 мкГц…5 МГц (сигналы произвольной формы)щум, полоса частот > 25 МГц
Число каналов
16
Чувствительность синхронизации
внутренняя: 0,26…0,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГ
1/2/4 канала
Длина записи (1/2/4 канала)3
500 МБ/ 250 МБ/ 125 МБ на канал
