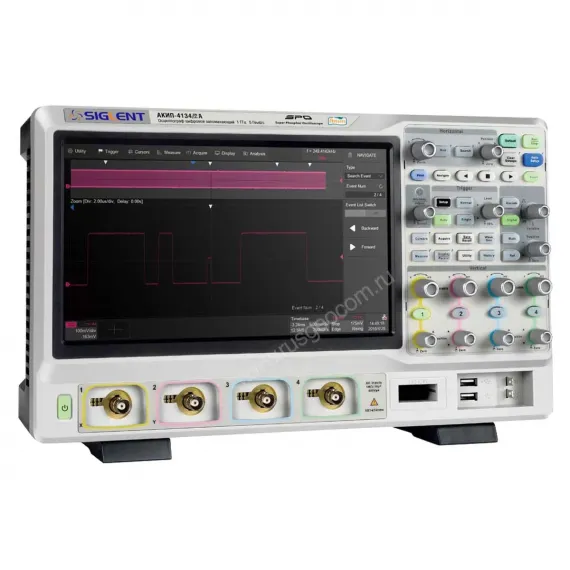

Осциллограф АКИП-4134/2А
GEO-00-0011063
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Купить цифровой осциллограф АКИП-4134/2А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Автоустановка
В/дел, с/дел, параметры синхросигнала
Вид входа
открытый, закрытый, ВЧ и НЧ фильтры
Виды измерений
верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизации
по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Время нарастания
≤ 0,7 нс
Входной импеданс
50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ
Выходной уровень
-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Габариты
370 х 144 х 231 мм
Гарантия
3 года
Госреестр
75674-19
Диапазон установки смещения
500 мкВ/дел...100 мВ/дел: ± 1
Диапазон частот
10 Гц … 120 МГц (линейный или логарифмический режим)
Длина записи
125 МБ на канал (250 МБ при объединении каналов)
Длина памяти
16000 точек для произвольной формы
ЖК-дисплей
цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Измерение задержки
FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF
Измерительный канал
любой из аналоговых каналов
Интерполяция
SinX/X, X
Интерфейс
USB TMC (host/device), LAN
Интерфейсы
USB Hosts, USB Device, LAN
Источники синхросигнала
любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Код товара
116753
Количество каналов
4
Коэффициент отклонения (Коткл.)
500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм
Коэффициент развертки (Кразв.)
500 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел
Максимальное входное напряжение
≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом
Масса
4 кг
Напряжение изоляции
± 42 Впик (только для SAG1021I)
Напряжение питания
100-240 В (50/ 60 Гц), 100-120 В (400 Г
Ограничение ПП
20 МГц, 200 МГц
Ограничение уровня
|Voffset|
Операторы
любой аналоговый канал
Пиковый детектор
400 пс
Погрешность установки
±5*10-5
Погрешность установки (Кразв.)
± 1*10-6
Погрешность установки Коткл.
±3 %
Поддерживаемый источник сигнала
SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Полоса пропускания
500 МГц
Полоса пропускания (-3 дБ, 50 Ом)
0 - 500 МГц
Порог срабатывания
TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)
Послезапуск
0…5000 делений
Постоянное смещение
± 3 В (1 МО
Предзапуск
0…100% памяти
Разрешение
1 мкГц
Разрешение по вертикали
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Разрядность АЦП
14 бит
Режим HISTORY
сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Режим X-Y
Х – кан 1, Y – кан 2,
Режимы запуска развертки
автоматический, ждущий, однократный
Режимы работы
выборка, пиковый детектор (400 п
Симметрия
0 % ~ 100 % (для пилы)
Синхронизация
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
скважность
1 % ~ 99 % (для прямоугольника и импульса)
Тип развертки
прямая, многоуровневая
Формат данных
стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay
Формы сигналов
синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Функции
+, -,
Функции по вертикали
Uпик-пи
Частота дискретизации
125 МГц
Частотный диапазон
1 мкГц...25 МГц (Синус)1 мкГц...10 МГц (Прямоугольник, импульс)1 мкГц...300 кГц (Пила)1 мкГц...5 МГц (сигналы произвольной формы)шум, полоса частот > 25 МГц
Число каналов
16
Чувствительность синхронизации
внутренняя: 0,3...1,5 деления шкалыExt: 200 мВпик-пик (0…10 МГ
