Осциллограф АКИП-4140/3

GEO-00-0017712
Написать отзыв
631 00500 ₽
Нет в наличии
Отложить Задать вопрос
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена

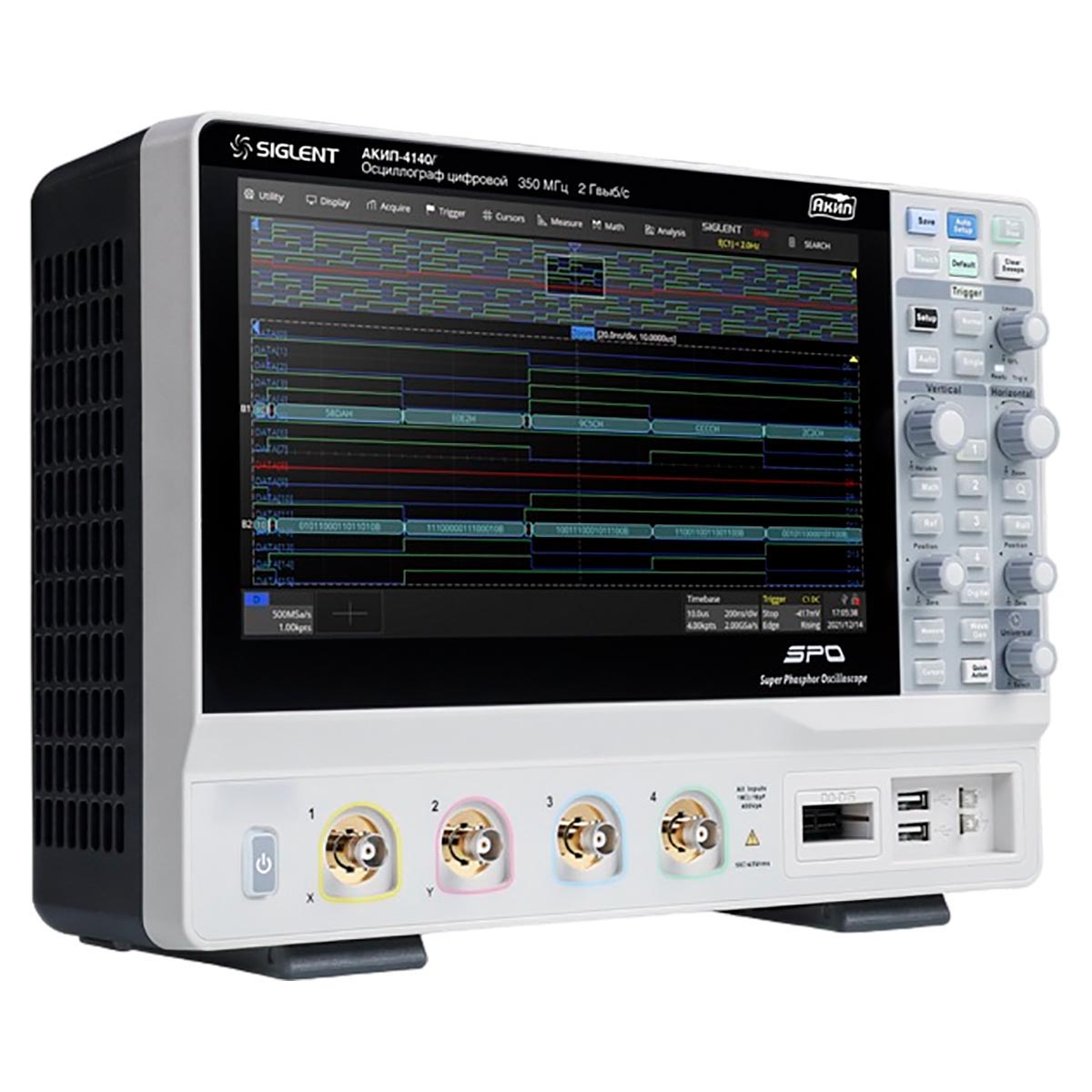

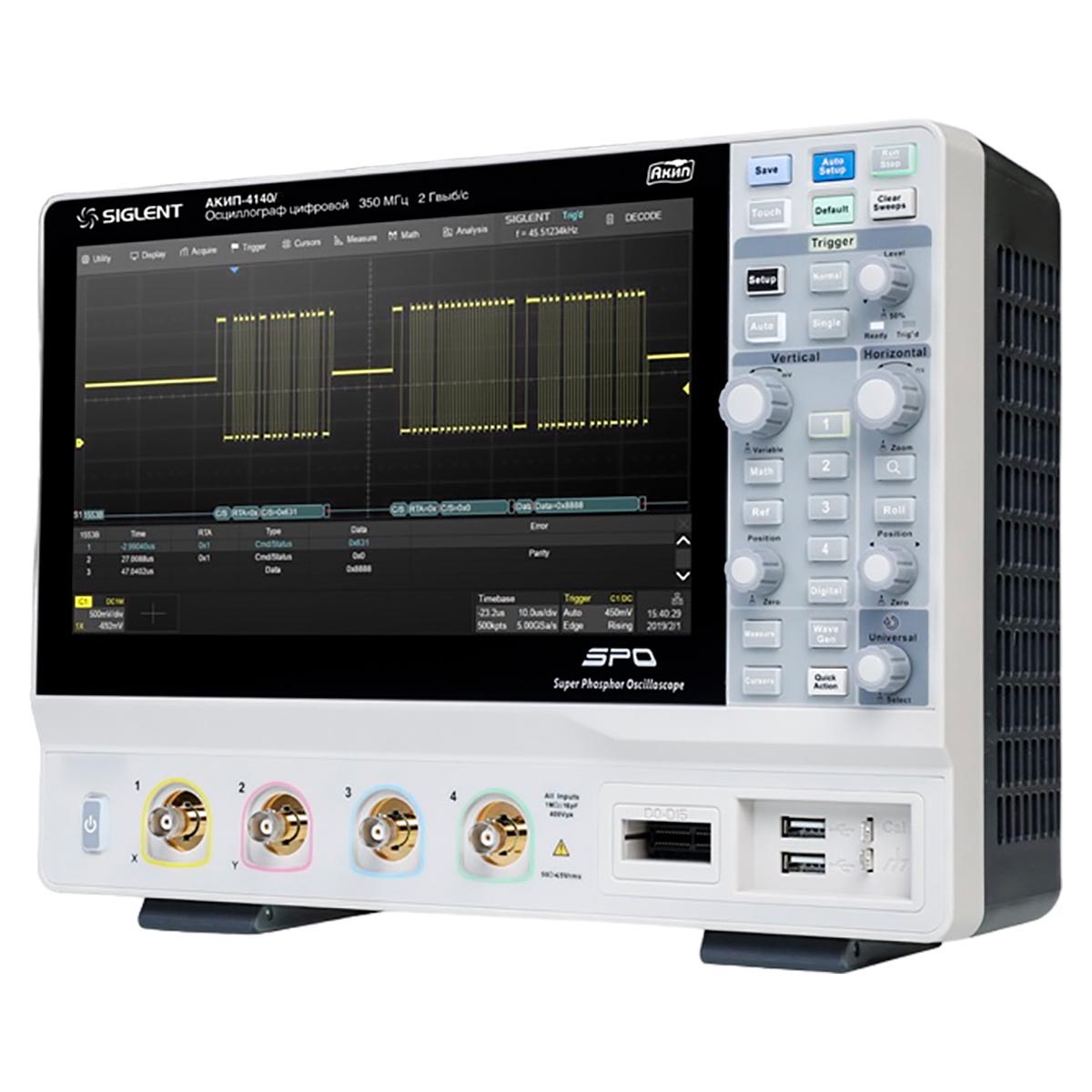

    Осциллограф АКИП-4140/3 является высокопроизводительным лабораторным прибором класса HD, который оснащен расширенным набором встроенных инструментов для измерений и анализа, что позволяет с его помощью решать задачи по разработке и отладке различных устройств и систем. Оборудование снабжено 4 аналоговыми входами с полосой пропускания 350 МГц и опционально поддерживает возможность дополнительного задействования 16 цифровых каналов для работы с сигналами смешанного типа в MSO-режиме.

    Функциональные возможности

    Благодаря использованию цифровой системы запуска с повышенной чувствительностью при минимальном джиттере, реализующей широкий перечень режимов, включая синхронизацию по последовательной шине, осциллограф АКИП-4140/3 подходит для исследования сложных низкоуровневых сигналов. Помимо автоматического измерения более 50 параметров, прибор реализует функции 7-разрядного частотомера и вольтметра. При совместной работе с генератором, опциональным встроенным или внешним, осциллограф способен выполнять построение графиков Боде, позволяя исследовать амплитудно- и фазо-частотные характеристики объектов контроля. В качестве опции доступен режим анализа мощности.

    Для обнаружения аномалий сигнала в осциллографе предусмотрены функции поиска и навигации, тестирования по маске и т.д. Режим HISTORY упрощает выявление причин сбоев и связанных событий, предоставляя возможность выполнять прокрутку в обратном порядке автоматически записываемых осциллограмм и отдельных сегментов, сохраненных в памяти, с поддержкой курсорных измерений. При тестировании по маске можно реализовать индивидуальные условия испытаний с помощью редактора шаблонов.

    Особенности и преимущества АКИП-4140/3

    • 12-битный АЦП с частотой семплирования до 2 Гвыб/с в режиме чередования каналов, поддерживающий повышение разрешения с помощью функции ERES, в сочетании с глубокой памятью длиной до 200 Мб обеспечивает возможность отслеживания сложных быстроменяющихся сигналов с высокой детализацией.
    • Технология SPO с режимом отображения цветовой температуры и 256-уровневой градацией интенсивности упрощает выявление редких событий и аномалий сигнала.
    • Сенсорный дисплей multi-touch поддерживает стандартные смартфонные жесты для масштабирования, перемещения и других действий с изображениями, обеспечивая простоту и наглядность работ; также предусмотрена возможность подключения к прибору компьютерной мыши и клавиатуры.

    Купить осциллограф АКИП-4140/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

    Автоустановка
    В/дел, с/дел, параметры синхросигнала
    Вид входа
    открытый, закрытый, ВЧ и НЧ фильтры
    Виды измерений
    верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
    Виды синхронизации
    по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), попараметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
    Время нарастания (50 Ом)
    1 нс
    Входной импеданс
    50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ  2 пФ
    Входы выходы

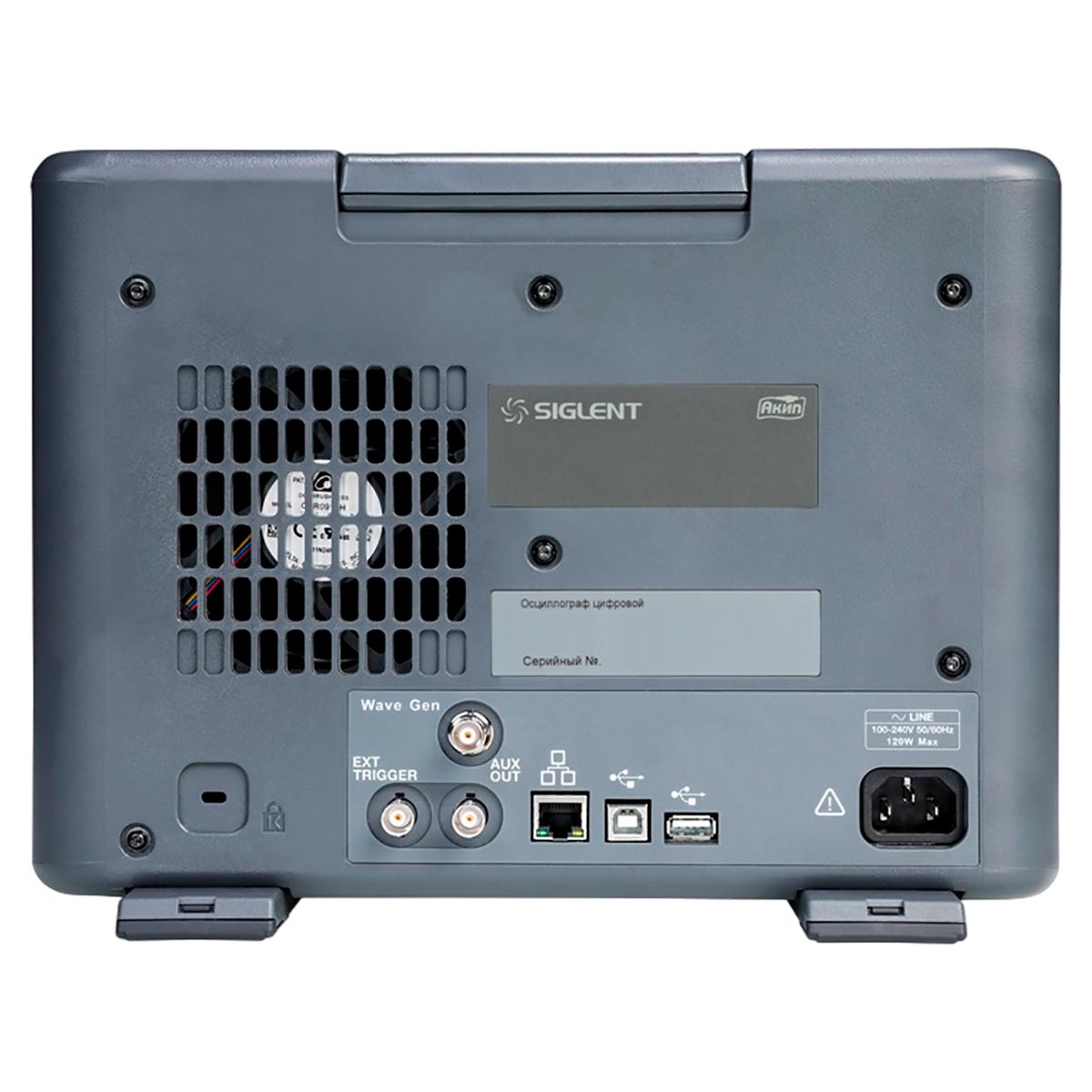

    передняя панель: USB 2.0 Host (2), выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: выход синхр. (3,3 В LV
    Выходной разъем
    на задней панели, BNC-тип
    Выходной уровень
    3 Впик-пик (50 О
    Габаритные размеры
    317,2 х 149 х 236 мм
    Гарантия
    1 год
    Диапазон измерений
    весь экран или ограниченно (определяется курсорами)
    Диапазон установки смещения
    50 Ом:500 мкВ/дел…5 мВ/дел: ± 1,6
    Диапазон частот
    10 Гц … 120 МГц (линейный или логарифмический режим)
    Длина записи
    100 МБ на канал (200 МБ в режиме объединения каналов)
    Длина памяти
    16000 точек для произвольной формы
    Длительность импульса
    от 3,3 нс
    Дополнительные
    площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    ЖК-дисплей
    цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
    Измерение задержки
    фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Измерение мощности (опция)
    качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Измерительный канал
    любой из аналоговых каналов
    Интерполяция
    SinX/X, X
    источник измерений
    КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Источник курсоров
    КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
    Источник математики
    КАН1…КАН4, F1…F4
    Источники синхросигнала
    любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
    Код товара
    117412
    Количество каналов
    4
    Коэф. отклонения (Коткл.)
    500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
    Коэф. развертки (Кразв.)
    1 нс/дел…1000 с/делсамописец (ROLL): 50 мс/дел…1000 с/дел
    Макс. входное напряжение
    ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом
    Масса
    нетто: 4,1 к
    Математические каналы
    F1, F2, F3, F4
    Напряжение питания
    100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
    Ограничение ПП
    20 МГц, 200 МГц
    Ограничение уровня
    |Voffset|
    Пиковый детектор
    1 нс
    Погрешность измерения временных интервалов
    ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератор
    Погрешность измерения постоянного напряжения при Uсм = 0 В
    500 мкВ/дел…4,95 мВ/дел: ±(0,015·8_дел_·Ко_мВ/дел_+1) 5 мВ/дел…10 В/дел: ±(0,005·8_дел_·Ко_мВ/дел_+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ
    Погрешность установки
    ±5*10-5
    Погрешность частоты внутреннего опорного генератора
    ±2,5*10-6
    Поддерживаемый источник сигнала
    встроенный генератор сигналов – программная опциягенераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
    Полоса пропускания
    350 МГц
    Полоса пропускания (-3 дБ, 50 Ом)
    350 МГц
    Порог срабатывания
    TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
    Послезапуск
    0…5000 делений
    Постоянное смещение
    ± 1,5 В (50 О
    Предзапуск
    0…100% памяти
    Разрешение
    1 мкГц
    Разрешение по вертикали
    12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
    Разрядность ЦАП
    14 бит
    Режим HISTORY
    сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
    Режим X-Y
    Х – кан 1,
    Режимы запуска развертки
    автоматический, ждущий, однократный
    Режимы работы
    выборка, пиковый детектор, усреднение, накопление, ERES
    Симметрия
    0 % ~ 100 % (для пилы)
    Синхронизация
    по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
    Синхронизация по зоне
    две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
    скважность
    1 % ~ 99 % (для прямоугольника и импульса)
    Статистика
    текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
    Тип развертки
    прямая, многоуровневая
    Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел)
    65 мкВ
    Условия эксплуатации
    от 0°C до +50°С, влажность не более 90% без образования конденсата
    Формат данных
    стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
    Формы сигналов
    синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Функции
    +, -,
    Функции по вертикали
    макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
    Частота дискретизации
    125 МГц
    Частотный диапазон 1 мкГц…25 МГц (Синус)
    1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила)1 мкГц…5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
    Число каналов
    16
    Чувствительность синхронизации
    внутренняя: 0,26…0,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГ
