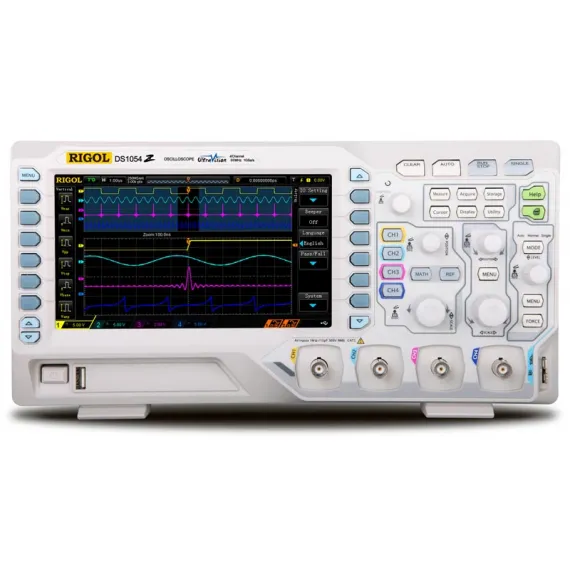

Цифровой осциллограф RIGOL DS1054Z

GEO-DS1054Z
74 25000
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена




    Цифровой осциллограф Rigol DS1054Z является сочетанием широких возможностей по исследованию сигналов и доступной цены. Большая глубина записи, наличие четырех каналов, высокая скорость захвата осциллограмм делают цифровой осциллограф Rigol DS1054Z идеальным инструментом для различных областей применения.

    В цифровом осциллографе Rigol DS1054Z применена инновационная технология UltraVision, которая сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью, в зависимости от интенсивности сигнала. Благодаря использованию этой технологии, цифровой осциллограф Rigol DS1054Z особенно удобен при разработке и диагностике цифровых и аналоговых устройств.

    Технические характеристики Характеристика Значение
    Полоса пропускания 50 MГц
    Режим дискретизации
    Реальное время
    Количество каналов 4
    Регистрация Режим Обычный
    Пиковый детектор 4 нс
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
    Высокое разрешение 12 бит
    Макс. дискретизация (реальное время)
    1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс
    1 MΩ±1% || 15 пФ ±3 пФ
    Учет ослабления пробников
    0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение
    300 Вскз CAT I, 100 Вскз CAT II
    Переходное перенапряжение 1000 Вп-п
    Ограничение полосы пропускания
    20 МГц, полный диапазон
    Параметры
    горизонтальной системы
    Скорость захвата осциллограмм
    30000 осц./сек
    Интерполяция
    (sin x)/x
    Глубина записи
    Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
    Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М
    Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М
    Коэффициент развертки
    5 нс/дел ~ 50 с/дел, с шагом 1~2~5
    Погрешность временной базы ≤±25 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы
    Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы Вертикальное разрешение
    8 бит
    Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
    Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел),
    ±100 В (500 мВ/дел ~ 10 В/дел )
    Полоса пропускания для аналогового периодического сигнала DC ~ 50 МГц
    Полоса пропускания для однократного сигнала DC ~ 50 МГц
    Низкочастотный предел ≤5 Гц ( на входе BNC)
    Время нарастания ≤7 нс (типичное)
    Погрешность коэф. усиления <10 мВ: ±4% от полной шкалы
    ≥10 мВ: ±3% от полной шкалы
    Погрешность смещения
    ±0,1 дел ±2 мВ ±1%смещения
    Изоляция между каналами
    ≥40 дБ
    Измерения Курсорные
    ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
    Отображение
    5 измерений одновременно
    Статистика
    Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер
    встроенный, 6 разрядов
    Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
    FFT окна
    прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Шкала для FFT окна
    dB/dBm, Vrms
    Количество шин для декодирования
    2
    Декодирование
    Parallel, RS-232/UART, I²C, SPI
    Система запуска Характеристики Значене
    Диапазон уровня запуска Внутренний ±5 делений от центра экрана
    Режим запуска
    Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
    Блокировка уровня запуска 16 нс ~ 10 с
    Чувствительность триггера
    1 дел (< 5 мВ); 0,3 дел (>5 мВ)
    Запуск по фронту
    нарастающий, спадающий, нарастающий & спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 8 нс ~ 10 с
    Запуск по ранту
    (штатно с 01.01.19)
    условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
    диапазон установок 8 нс ~ 4 с
    Запуск по окну
    (штатно с 01.01.19)
    Фронт нарастающий, спадающий, нарастающий & спадающий
    Позиция запуска Вход, выход, время
    Ширина окна (время) 8 нс ~ 4 с
    Запуск по N фронту
    (штатно с 01.01.19)
    Тип фронта нарастающий, спадающий
    Время 16 нс ~ 10 с
    Номер фронта 1 ~ 65535
    Скорость нарастания (Slope)
    Скорость сигнала положительная или отрицательная полярность: >, <, внутри диапазона <>
    Условие запуска 8 нс ~ 10 с
    Запуск по видеосигналу
    Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P HDTV
    Запуск по шаблону
    Установка шаблона
    H, L, X, нарастающий фронт, спадающий фронт
    Запуск по задержке
    (штатно с 01.01.19)
    Фронт нарастающий, спадающий
    Условие задержки >, <, внутри интервала<>, вне интервала ><
    Длительность задержки 8 нс ~ 10 с
    Запуск по истечении времени (TimeOut)
    (штатно с 01.01.19)
    Фронт нарастающий, спадающий, нарастающий & спадающий
    Установка времени 16 нс ~ 10 с
    Запуск по длительности события
    Установка H, L, X
    Условие запуска >, <, внутри интервала<>
    Длительность 8 нс ~ 10 с
    Запуск Установка / Удержание (Setup/Hold)

    Фронт нарастающий, спадающий
    Установка H, L
    Время установки 8 нс ~ 1 с
    Время удержания 8 нс ~ 1 с
    RS-232/UART запуск
    (штатно с 01.01.19)
    Полярность положительная, инвентированая
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I2C запуск
    (штатно с 01.01.19)
    Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
    Длина 1 ~ 5 байт
    SPI запуск
    (штатно с 01.01.19)
    Условие TimeOut
    Значение удержания 16 нс ~ 10 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    Основные технические характеристикиДисплей
    Тип дисплея диагональ 7” , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160 000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Тип отображения
    векторный, точками
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) Меандр 1 кГц
    Интерфейс

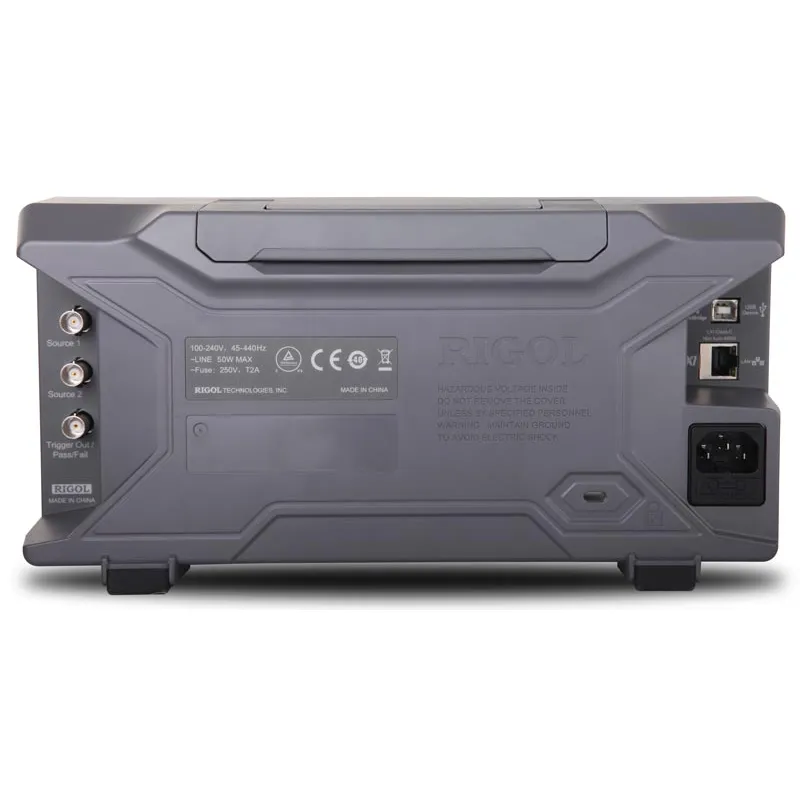

    Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
    Потребляемая мощность <50 Вт
    предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры 313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
    Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
    Стандартная комплектация
    • прибор
    • осциллографические щупы – 4 шт. пассивных (150 МГц)
    • сетевой кабель
    • USB кабель для подключения к ПК
    • краткое руководство по эксплуатации
    • CD диск с руководством по эксплуатации и программным обеспечением
    Дополнительная комплектация
    • комплект для монтажа в стойку RM-DS1000Z
    • адаптер USB-GPIB
    • пассивный пробник RP2200
    • пассивный пробник RP3300A
    • высоковольтный пробник RP1300H
    • высоковольтный пробник RP1050H
    • токовый пробник RP1001C
    • токовый пробник RP1002C
    • токовый пробник RP1003C
    • токовый пробник RP1004C
    • токовый пробник RP1005C
    • блок питания для токовых пробников RP1000P
    • дифференциальный высоковольтный пробник RP1025D
    • дифференциальный высоковольтный пробник RP1050D
    • дифференциальный высоковольтный пробник RP1100D
    • адаптер 50 Ом RT50J
    • опция расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (четыре канала) MEM-DS1000Z
    • опция покадрового регистратора 60000 кадров в реальном времени REC-DS1000Z
    • опция расширенного запуска AT-DS1000Z
    • опция анализа последовательных шин SA-DS1000Z
    FFT окна
    прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Автоматические
    Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ ,
    Бренд
    RIGOL
    Вертикальное отклонение
    1 мВ/дел ~ 10 В/дел
    Вертикальное разрешение
    1 бит
    Время нарастания
    ≤7 нс (типичное)
    Вход
    открытый, закрытый, земля
    Входной импеданс
    1 MΩ±1% || 15 пФ ±3 пФ
    Гарантия
    3 года
    Глубина записи
    Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М
    Декодирование
    Parallel , RS-232/UART, I²C, SPI
    Диапазон значений порогов
    ±15 В с шагом 10 мВ
    Диапазон смещения
    ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
    Измерения
    ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Изоляция между каналами
    ≥40 дБ
    Интерполяция
    (sin x)/x
    Код товара
    88702
    Количество каналов
    4
    Количество шин для декодирования
    2
    Коэффициент развертки
    5 нс/дел ~ 50 с/дел, с шагом 1~2~5
    Макс. динамический диапазон
    ±10 В + значение порога
    Макс. дискретизация (реальное время)
    1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
    Максимальная задержка
    Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
    Максимальное входное напряжение
    300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п
    Масса
    2 кг
    Математические операции
    A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
    Мин. размах напряжения
    500 мВп-п
    Минимальная детектируемая длительность импульса
    Цифровые каналы: 10 нс
    Низкочастотный предел
    ≤5 Гц ( на входе BNC)
    Ограничение полосы пропускания
    20 МГц, полный диапазон
    Отображение
    5 измерений одновременно
    Параметры вертикальной системы
    8 бит
    Параметры горизонтальной системы
    30000 осц./сек
    Погрешность временной базы
    ≤±25 ppm
    Погрешность коэф. усиления
    Погрешность смещения
    ±0,1 дел ±2 мВ ±1%смещения
    Погрешность установки порога
    ±(100 мВ + 3% от установленного значения)
    Полоса пропускания
    50 MГц
    Полоса пропускания для аналогового периодического сигнала
    DC ~ 50 МГц
    Полоса пропускания для однократного сигнала
    DC ~ 50 МГц
    Пороги
    1 группа из 8 каналов, настраиваемые
    Регистрация
    Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит
    Режим дискретизации
    Реальное время
    Режимы
    Y-T, X-Y, самописец, задержка
    Статистика
    Среднее, максимальное, минимальное, девиация, количество измерений
    Уровень порогов
    TTL (1,4 В) 5,0 В CMOS (+2,5
    Учет ослабления пробников
    0,01х-1000х с шагом 1-2-5
    Частота выборки
    до 1 Гвыб/с
    Частотомер
    встроенный, 6 разрядов
    Шкала для FFT окна
    dB/dBm, Vrms
