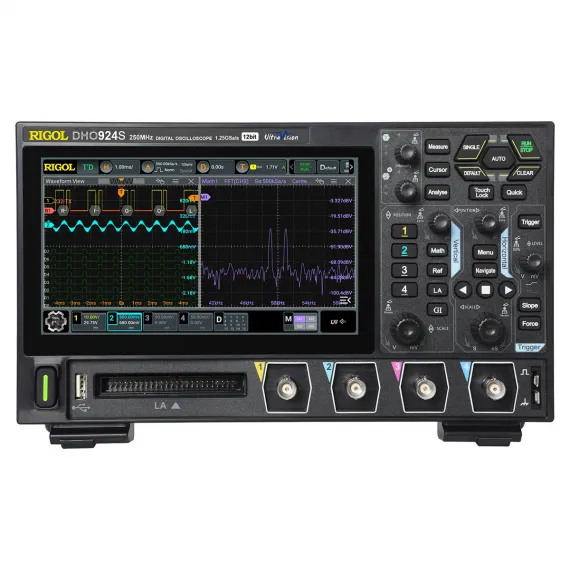

AutoScale
минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц
AUX выход
выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден"
HDMI видео выход
1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора
LAN
1 на задней панели, 10/100-порт, поддержка LXI-C
USB
поддерживается внешний носитель
USB 2.0 device
1 на задней панели
USB 2.0 host
1 на передней панели
Web Remote Control
Поддержка интерфейса веб-контроля (по IP-адресу)
XY измерения
измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY.X = канал 1, Y = канал 2
Автоматические измерения
отображение курсоров во время автоматических измерений
Амплитуда
2 мВ – 10 В (f вых ≤ 10 MHz)2 мВ – 5 В (f вых > 10 MHz)
Аппаратная запись и воспроизведение сигналов в реальном времени
до 500 000 кадров (одноканальный режим)
Базовые формы сигналов
10 записанных в память
Варианты установки порогового уровня
TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала)
Вертикальное разрешение
12 бит
Виды декодируемых протоколов
параллельный RS232/UART, I2C, SPI, LIN, CAN источники: аналоговые и цифровые каналы
Виды поиска
по фронту, по импульсу
Внутренняя энергонезависимая память
8 ГБ
все измерения
отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала
Входная емкость
15 пФ ± 3 пФ
Входная связь
по постоянному току, переменному току или заземление
Выход генератора сигналов произвольной формы
1 BNC на задней панели
Выход компенсации пробника
1 кГц, 3 В пик-пик, меандр
Выходная амплитуда
20 мВ – 5 В
Гармонические искажения
- 40 дБн
Гистограмма
гистограмма сигнала предоставляет группу данных,показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измеренийисточник любой аналоговый входТип
Горизонтальная развертка
YT по умолчанию XY (каналы 1/2/3/4)SCAN ≥ 200 мс/делROLL ≥ 50 мс/дел
Диапазон временного расхождения между каналами
± 5 нс
Диапазон временной развертки
от 2 нс/дел до 500 с/делточная настройка
Диапазон временной точности
± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс
Диапазон задержки развертки по времени
перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений)
Диапазон измерений
основной (Main), с увеличением (ZOOM)
Диапазон межканальной коррекции смещения
± 100 нс ± 1 пс
Диапазон пороговых уровней
±15,0 В, с шагом 10 мВ
Диапазон рабочих температур
от 0°C до +50°C
Диапазон смещения по постоянному току
± 0,5 В (< 500 мкВ/дел)± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел)± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел)± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел)± 100 В (> 2,75 В/дел, < 10 В/дел)
Диапазон температур хранения
от -30°C до +60°C
Диапазон удержания
От 8 нс до 10 с
Диапазон установки порога срабатывания запуска
внутренний запуск: ± 4,5 делений от центра экрана
Динамический диапазон
± 4 деления (12 бит)
длина сигнала
2 точки – 16 000 точек
другие
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Емкостная нагрузка пробника
8 пФ
Запись сигналов
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000источник – любой аналоговый входанал
Измеряемые величины
частота, период, сумматор
Изоляция/развязка между каналами
≥100:1
Источник
любой из 4-х аналоговых каналов
источник измерений
Аналоговые каналы 1-4, цифровые каналы D0-D15, Math1- Math4
Источник опорной частоты
внутренний
Источник сигнала запуска
аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
Количество входных каналов
4 аналоговых входа 16 цифровых входов
Количество выходных каналов
1 генератор сигналов произвольной формы
Количество одновременно отображаемых декодированных протоколов
4
Количество отображаемых математических операций
4 одновременно
Количество точек на октаву
10 – 300
Конечная частота
100 Гц – 25 МГц
Копирование
копирование установок из системы поиска в систему синхронизации и обратно
Коэффициент деления пробников
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Курсорные измерения
2 пары XY курсоров
Максимальная входная частота
200 МГц
Максимальная выходная частота
25 МГц
Максимальная глубина памяти
50 млн. точек (1 аналоговый канал)25 млн. точек (2 аналоговых канала)10 млн. точек (4 аналоговых канала)
Максимальная глубина памяти для аналоговых каналов
50 млн. точек (1 аналоговый канал)25 млн. точек (2 аналоговых канала)10 млн. точек (4 аналоговых канала)
Максимальная потребляемая мощность
48 Вт
Максимальная скорость захвата сигнала
1 000 000 осц/с (Ultra Acquire Mode)30 000 осц/с (Vector Mode)
Максимальная частота дискретизации
1,25 Гвыб/с (1 канал)625 Мвыб/с (2 канала)312,5 Мвыб/с (4 канала)
Максимальная частота дискретизации аналоговых каналов
1,25 Гвыб/с (1 канал)625 Мвыб/с (2 канала)312,5 Гвыб/с (4 канала)
Максимальное входное напряжение
± 40 В пик CAT
Максимальный входной динамический диапазон
±10 В + порог
Масштабная сетка
8 делений по вертикали х 10 делений по горизонтали
Межканальное время задержки (тип)
≤ 2 нс
Минимальная длительность детектируемого импульса
5 нс
Минимальный размах входного напряжения
500 мВ пик-пик
Модуляция
модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шумФормы несущей частоты: синус, меандр, пилаИсточник модуляции: внутреннийГлубина модуляции: 0% …120 %Модулирующие частоты: 2 мГц – 1 МГц
Навигация
навигация по времени: переход к полученным осциллограммам во временном порядкенавигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событиюнавигация по кадрам: переход к указанному сегменту ка
Напряжение и сила тока сети питания, DC
12 В, 4 А
Напряжение пробоя статическим напряжением ESD
±8 кВ (на BNC входе)
Начальная частота
10 Гц – 24,99 МГц
Негармонические искажения
-40 дБн
Неравномерность
±0,5 дБ (относительно 1 кГц)
Ограничение полосы пропускания
20 МГц, полная полоса пропускания,выбор своего значения для каждого канала
Операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ
Операционная система
Android
Определение сообщения об ошибке
да
Относительная влажность
не более 90%
Относительная погрешность усиления по постоянному току
± 1% от всей шкалы при > 5 мВ/дел± 2% от всей шкалы при ≤ 5 мВ/дел
Отношение сигнал/шум
40 дБ
Отображение результатов
таблица событий, может быть экспортирована во внешнюю/внутреннюю память
Пиковый детектор
захват глитчей от 1,6 нс
по вертикальной оси
V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area
по горизонтальной оси
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Погрешность частоты опорного генератора
± 25 х 10-6 ± 5 х 10-6/год
Подавление шума
увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл.
поддержка загрузки сохраненных сигналов
да
Поддержка механизма отчетов о состоянии
да
Поддержка механизма синхронизации
да
поиск пиков
до 15 пиков определяется порогом или смещением, установленными пользователем
Полоса пропускания
250 МГц
Полоса пропускания системы запуска
полоса пропускания аналоговых входов
Послесвечение
выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с)
Предупреждение о превышении пределов измерений
звуковой сигнал
Протокол
IEEE488.2 Standard
Процессор
Cortex-A72, 1,8 ГГц, шестиядерный
Рабочий вход
любой аналоговый канал
Развязка триггера
DC (постоянный ток)AC (переменный ток)подавление частот до 120 кГц (только внутренний триггер)подавление частот свыше 120 кГц (только внутренний триггер)
Размеры
265,35 х 161,75 х 77,38 мм
Разрешение
100 мкВ или 3 бита (большая из величин)
Разрешение встроенного дисплея
1024 х 600 пикселей
Разрешение дисплея
1024 х 600 пикселей
Разрешение по вертикали
14 бит
Разрешение по времени
100 пс
Расчетное время нарастания (10%~90%, тип)
≤ 1,4 нс
Расширенное БПФ
1 Мвыб максимум
Режим выборки
выборка в реальном времени
Режим запуска
автоматический, нормальный, одиночный
режим отслеживания
фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времениФиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени
Режимы захвата
обычный – по умолчанию
ручной режим
девиация амплитуды между курсорами (ΔY)Девиация времени между курсорами (ΔX)Обратная величина ΔX (Гц) (1/ΔX)
Сигналы произвольной формы
2 мГц – 10 МГц
скважность
1% - 99 %, регулируемая
Смещение пост. напр.
- 5 В …+ 5 В
Сумматор
48-разрядовсчитает по нарастанию фронта
Тест «Годен/Не годен»
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата,
Тип и размер встроенного дисплея
7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9
Тип и размер дисплея
7 дюймовый емкостный экранс функцией мультитач/управление жестами
тип окна
прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное
Типы запуска
по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN
Точность
± (2% от устан. значения + 5 мВ + 0,5% амплитуд. сигнала)
Точность смещения по постоянному току
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения)>200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения)
Точность установки порогового уровня
± (100,00 мВ + 3% от установленного уровня)
Установки
ограничены ёмкостью памяти
ФМ
модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шумФормы несущей частоты: синус, меандр, пилаИсточник модуляции: внутреннийдевиация фазы: 0 º - 360 º, по умолчанию 90 ºМодулирующие частоты: 2 мГц – 1 МГц
Формы выходных сигналов
cинус, меандр, пила, DC, шум, определяемая пользователем
Хранение данных/файлов
Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin)
Цветовая гамма
обеспечение трехмерного представления для сигналов цветовой градации в 256 уровнейисточник любой аналоговый вход
Цветовая градация
применимо для БПФ
Частота дискретизации
156 Мвыб/с
Частотомер
Разрешениемаксимальная измеряемая частота
ЧМ
модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шумФормы несущей частоты: синус, меандр, пилаИсточник модуляции: внутреннийдевиация частоты: 2 мГц (ограничена настройкой несущей частот
Чувствительность по вертикали
от 200 мкВ/дел до 10 В/дел
Чувствительность системы запуска
внутренний запуск: 0,5 дел.: ≥50 мВ/дел0,7 дел.: при вкл. подавлении шума
Яркость
256 градаций (LCD, HDMI)
Полоса пропускания (- 3дБ) Z вх. = 1 МОм
250 МГц
