Цифровой осциллограф RIGOL DHO4404

GEO-DHO4404
Написать отзыв
646 33100 ₽
+ −
Отложить Задать вопрос
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена

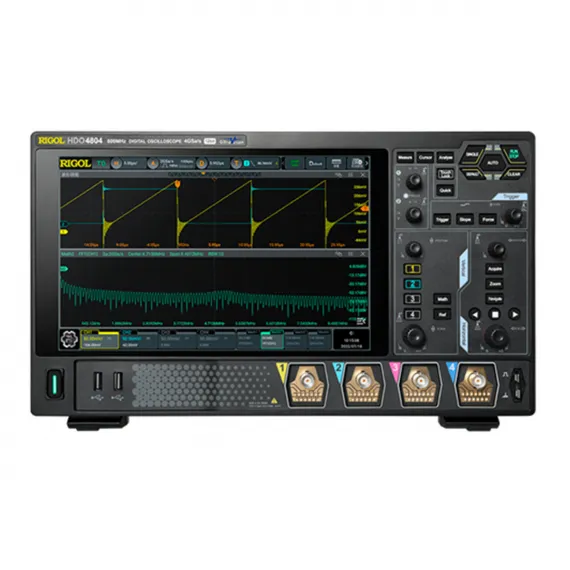

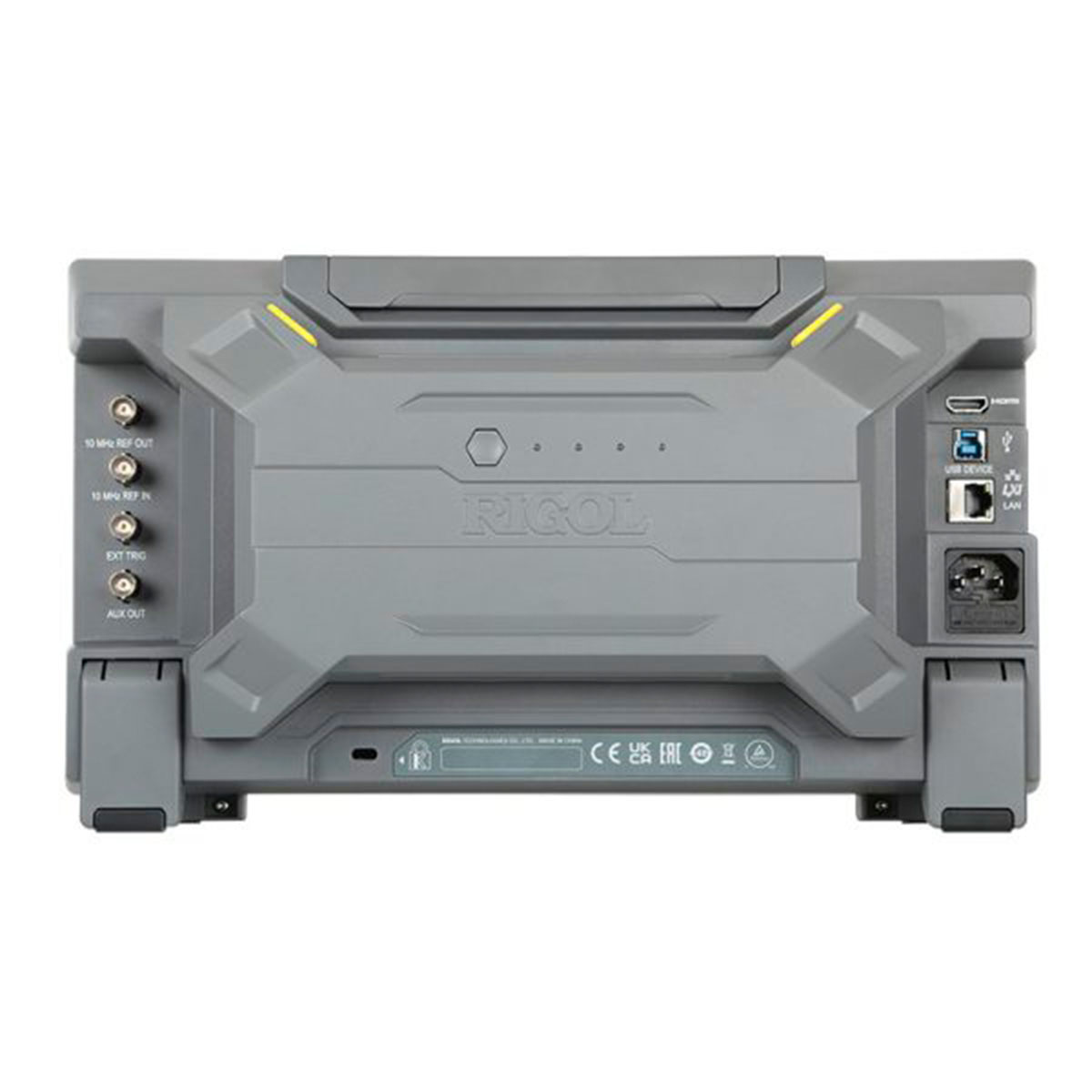

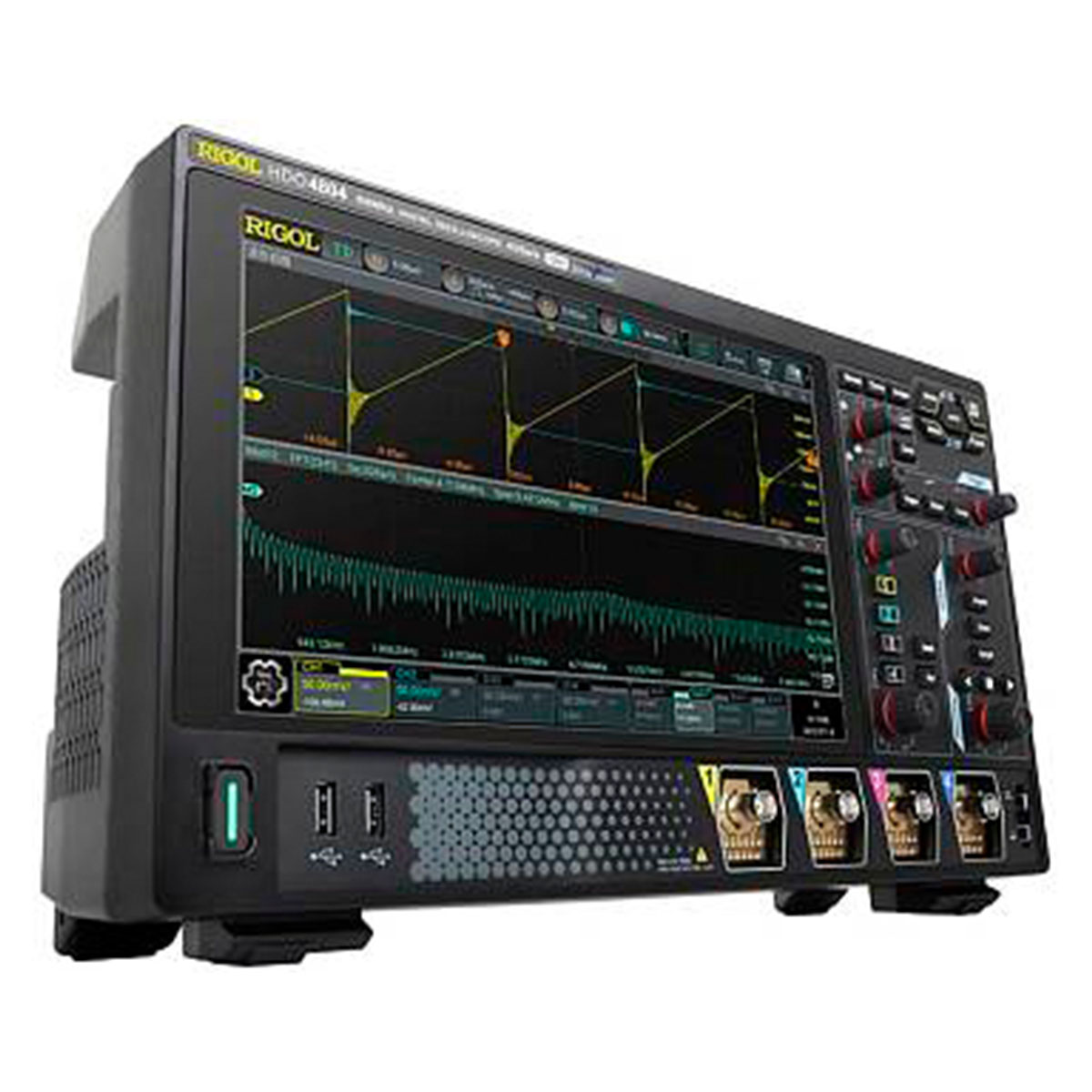

    Rigol DHO4404 – это цифровой 4-х канальный осциллограф высокого разрешения с полосой пропускания 400 МГц серии DHO4000.

    Осциллограф DHO4404 является современным инструментом для исследования и отладки электронных схем, обладает продвинутыми для данного класса оборудования техническими характеристиками и широким функционалом.

    Особенности и преимущества

    • сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов;
    • 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов;
    • частота дискретизации в реальном времени до 4 Гвыб/с;
    • глубина записи до 250 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени;
    • декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN;
    • интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDM;
    • декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации; опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553;
    • 41 тип автоматических измерений + математические функции;
    • 10,1-дюймовый HD сенсорный экран;
    • фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.

    Применение

    • Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение осциллографов серии DHO4000 позволяет проводить измерения пульсации легко и быстро.
    • Обучение: серия осциллографов DHO4000 позволяет обучить в высших школах измерениям шумовых характеристик с применением 12-битного разрешения.
    • Прикладные разработки: 10,1-дюймовый HD сенсорный экран помогает лучше отображать сигналы, а большая глубина и автоматическое масштабирование предоставляет больше возможностей при тестировании разрабатываемых систем.
    1 МОм
    ± 0.5 B (
    50 Ом
    ±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел)
    ESD защита
    ±8 кВ (на входе BNC)
    HDMI видеовыход
    1 на задней панели (HDMI 1.4b, A plug)
    LAN
    1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
    USB 3.0 Hi-speed Device
    1 на задней панели
    USB 3.0 Hi-speed Host
    2 на передней панели
    WEB интерфейс
    поддержка VNC Web
    Амплитуда
    0 ~ 3 Вп-п
    АНАЛИЗ ОСЦИЛЛОГРАММ
    Pass / Fail
    Аппаратная запись и воспроизведение сигналов в реальном времени
    макс. 500 000 кадров
    Блокировка уровня запуска
    8 нс ~ 10 с
    Бренд
    RIGOL
    Вертикальное разрешение
    12 бит
    Вертикальные
    Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
    Вес
    3,8 кг
    Внешний
    ±5 В
    Внутренний
    ±5 делений от центра экрана
    Внутренняя энергонезависимая память
    8 ГБ
    Временное разрешение
    100 пс
    Время нарастания (от 10% до 90%, типовое)
    ≤1,75 нс
    Вход
    1, BNC разъем на задней панели
    Входной импеданс
    1 МОм±1%, BNC разъем
    Выход
    1, BNC разъем на задней панели
    Выход "Годен / Не годен" (Pass / Fail)
    Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
    Выход синхронизации (Trig Out)
    Импульсный сигнал синхронизации
    Габаритные размеры
    358.14 × 214.72 × 120.62 мм
    Гарантия
    3 года
    Горизонтальные
    Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
    Джиттер запуска (тип.)
    < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
    Диапазон измерения
    основное окно, растяжка Zoom
    Динамический диапазон
    ±4 дел (12 бит)
    другие
    Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
    Задержка между каналами
    ≤500 пс
    Звуковой сигнал
    при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона
    Измерения в X-Y режиме
    X = Канал 1, Y = Канал 2
    Изоляция между каналами
    ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)
    Источник
    аналоговые каналы (CH1 ~ CH4)
    Источник запуска
    аналоговые каналы (CH1 ~ CH4)
    Кнопки навигации
    просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
    Код товара
    119305
    Количество автоизмерений
    41 тип, 14 измерений может отображаться одновременно
    Количество входных каналов
    4 аналоговых входа + 1 внешний вход запуска
    Количество каналов
    4
    Количество курсоров
    2 пары XY курсоров
    Количество отображаемых одновременно
    4
    Коэффициент развертки
    500 пс/дел ~ 1000 с/дел
    Макс. количество отображаемых на канал
    33 типа
    Макс. количество сегментов
    500000 событий запуска
    Макс.длина
    1 М точек
    Максимальная глубина памяти
    250 млн. точек (1 канал). 125 млн. точек (2 канала) 62,5 млн.точек (4 канала) опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала)
    Максимальная задержка
    пред-запуск: -5 делений пост-запуск: 1 с или 100 дел, что больше
    Максимальная скорость захвата сигнала
    50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire)
    Максимальная частота дискретизации
    4 Гвыб/с (1 канал) 2 Гвыб/с (2 канала) 1 Гвыб/с (4 канала)
    Наименование
    значение
    Напряжение
    100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
    Ограничение полосы пропускания
    20 МГц, 250 МГц - выбирается для каждого канала
    Операции
    A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
    Операционная система
    Android
    Определение пробников
    автоматическое определение пробников Rigol
    Отображение
    таблица событий во внутренней или внешней памяти
    Параметр
    data word, command word, status word (адрес+последние 11 бит)
    Параметры входного сигнала
    50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
    Параметры выходного сигнала
    50 Ом, 1.5 Впп синусоидальная форма
    Пиковый детектор
    захват глитчей от 500 ps
    Погрешность временной базы
    погрешность временной базы
    Погрешность коэфф. усиления
    ±2% от полной шкалы
    Погрешность смещения
    позиция запуска
    вход, выход, время
    Полоса пропускания
    400 МГц - 50 Ом 400 МГц - 1МОм
    Потребляемая мощность
    Предохранитель
    3,15 A, T тип, 250 В
    Протокол
    версия (1.X или 2.X)
    Разрешение
    ACV / DCV: 4 бита
    Разрешение встроенного дисплея
    1280 х 900 пикселей, соотношение сторон 16:9
    разрядность
    4 бит ~ 32 бит
    Разрядность TX/RX
    5 бит ~ 9 бит
    разрядность адреса
    7 бит, 8 бит, 10 бит
    Разъем
    BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 м
    Режим
    во всех режимах
    Режим выборки
    выборка в реальном времени
    Режим запуска
    авто, обычный, одиночный
    Режимы
    I2S, LJ, RJ
    Связь по входу
    открытый, закрытый или земля
    Сеть
    фикс. 40% ~ 60%
    Система
    NTSC, PAL и SECAM
    Системная память
    4 Гб RAM
    Скорость
    до 20 Мбит/сек
    Стандарт
    480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
    Статистика
    текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
    Стоповые биты
    1 или 2 бита
    Темы
    температура, интенсивность
    Тип
    BP, BM, RX/TX
    Тип и размер встроенного дисплея
    10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
    Тип канала
    левый, правый
    тип окна
    прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
    Тип процессора
    Cortex-A72, 1.8 GHz, hexa-core
    Тип связи
    AC,
    Тип сигнала
    CAN_H, CAN_L, TX/RX, DIFF
    Тип фронта
    нарастающий, спадающий
    Типы запуска
    штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-S
    Типы шин
    штатно: Parallel, RS232/UART, I²C, SPI, CAN опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
    Условие
    прохождение через заданный уровень
    Условие задержки
    >,
    условие запуска
    Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
    Условие сравнения
    ≠, >,
    установка
    H, L, X
    Установка шаблона
    H, L, X, нарастающий фронт, спадающий фронт
    Учет ослабления пробников
    0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
    Фронт
    нарастающий, спадающий
    Функция измерения
    DC, AC+DC RMS, AC RMS
    Цветовая градация
    поддерживается в математических операциях, в т.ч. БПФ
    Частота
    меандр 1 кГц
    Четность
    Odd, Even, нет
    Шумовая режекция
    Вкл / Выкл
    Эффективное количество ENOB (тип.)
    8 бит
