Осциллограф АКИП-4140/2
GEO-00-0017719
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена

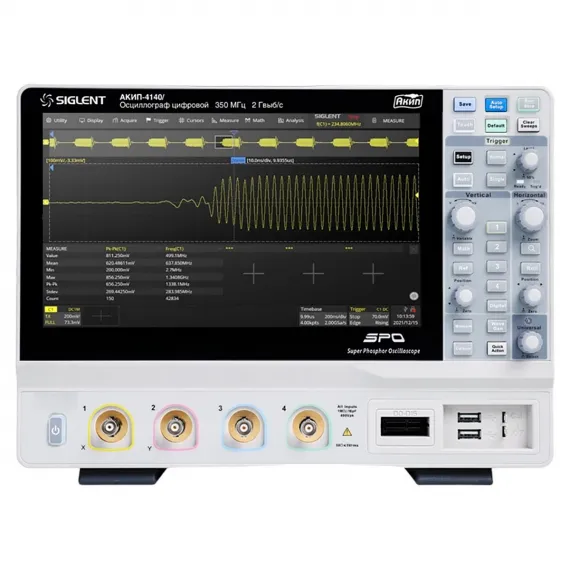

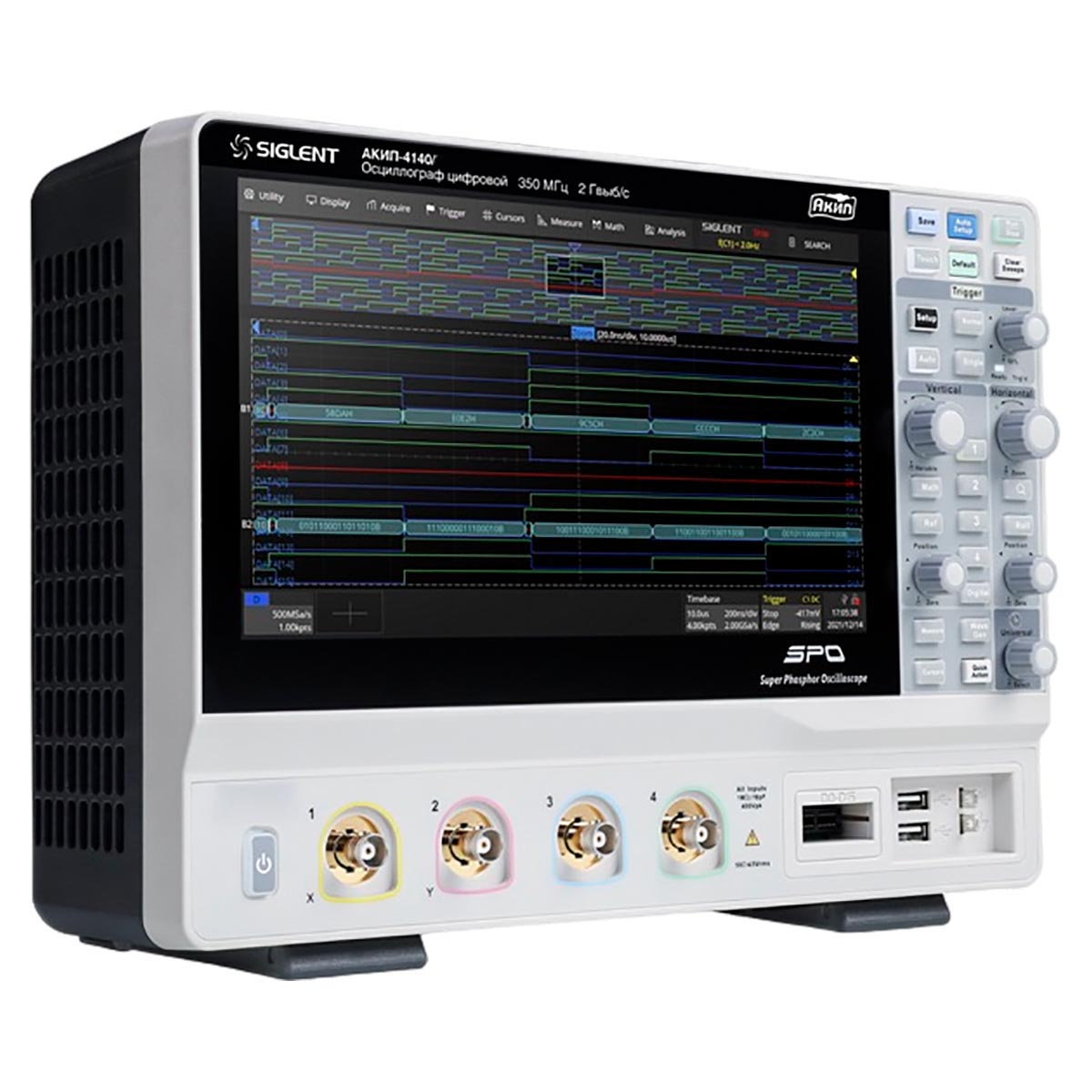

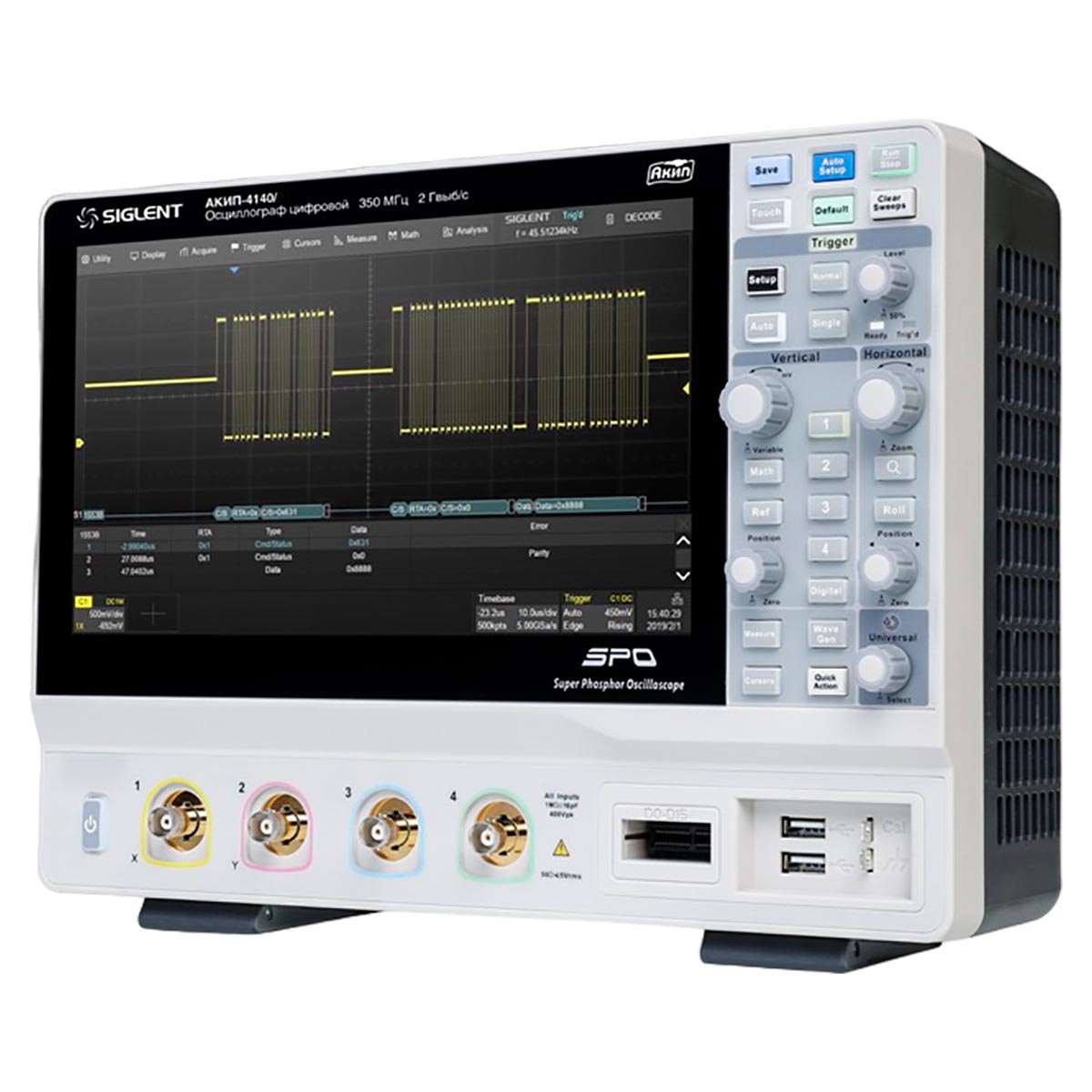

Осциллограф АКИП-4140/2 с полосой пропускания 200 МГц, оборудованный 12-битным АЦП с частотой семплирования до 2 ГГц в режиме объединения каналов и поддерживающий технологию SPO, относится к лабораторным приборам HD-класса, обеспечивая высокую точность отображения сложных низкоуровневых сигналов. Данная модель характеризуется высокой производительностью и поддерживает широкий перечень функций, часть из которых доступна в качестве опций, позволяя решать разнотипные задачи в ходе разработки, отладки, тестирования и диагностики сложного оборудования в различных отраслях: аэрокосмической, медицинской, коммуникационной и т.п.
Преимущества АКИП-4140/2
- Чувствительность и точность – высокая скорость обновления осциллограмм при большой длине памяти, поддержка технологии цифрового люминофора и низкий уровень собственных шумов позволяют эффективно выявлять малозаметные аномалии сигнала и редкие артефакты.
- Высокопроизводительный математический аппарат – помимо стандартных арифметических действий с сигналами разных каналов, поддерживается интегрирование, дифференцирование и другие расширенные вычислительные функции, с возможностью ввода собственных формул через соответствующий редактор, а также БПФ с использованием маркеров, автоматическим выявлением пиков и реализацией нескольких оконных режимов, что повышает эффективность анализа.
- Гибкое управление – 10,1-дюймовый сенсорный multi-touch-дисплей осциллографа с разрешением 1024х600 позволяет выполнять перемещение, масштабирование и другие действия с изображениями, используя стандартные "смартфонные" жесты; поддерживается возможность подключения USB-клавиатуры и компьютерной мыши, а также дистанционное управление при прямом подключении осциллографа к ПК или по локальной сети через браузер.
- Расширяемость – с помощью дополнительных аппаратных и программных опций осциллограф может быть оснащен функцией воспроизведения стандартных и произвольных форм, дополнительным логическим пробником на 16 цифровых каналов для работы со смешанными сигналами, активирован режим анализа мощности, увеличена полоса пропускания прибора и расширен перечень декодируемых шин.
Измерительные возможности
Четырехканальный осциллограф способен выполнять более 50 видов автоматических измерений в 4 категориях, как в реальном времени, так и при просмотре сохраненных данных. В режиме статистики можно просматривать до 12 параметров одновременно. Реализуя функции управления внешним генератором, прибор позволяет исследовать АЧХ и ФЧХ тестируемых объектов с построением графиков Боде.
Купить осциллограф АКИП-4140/2, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Автоустановка
В/дел, с/дел, параметры синхросигнала
Вид входа
открытый, закрытый, ВЧ и НЧ фильтры
Виды измерений
верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизации
по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), попараметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Время нарастания (50 Ом)
1,7 нс
Входной импеданс
50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ 2 пФ
Входы выходы

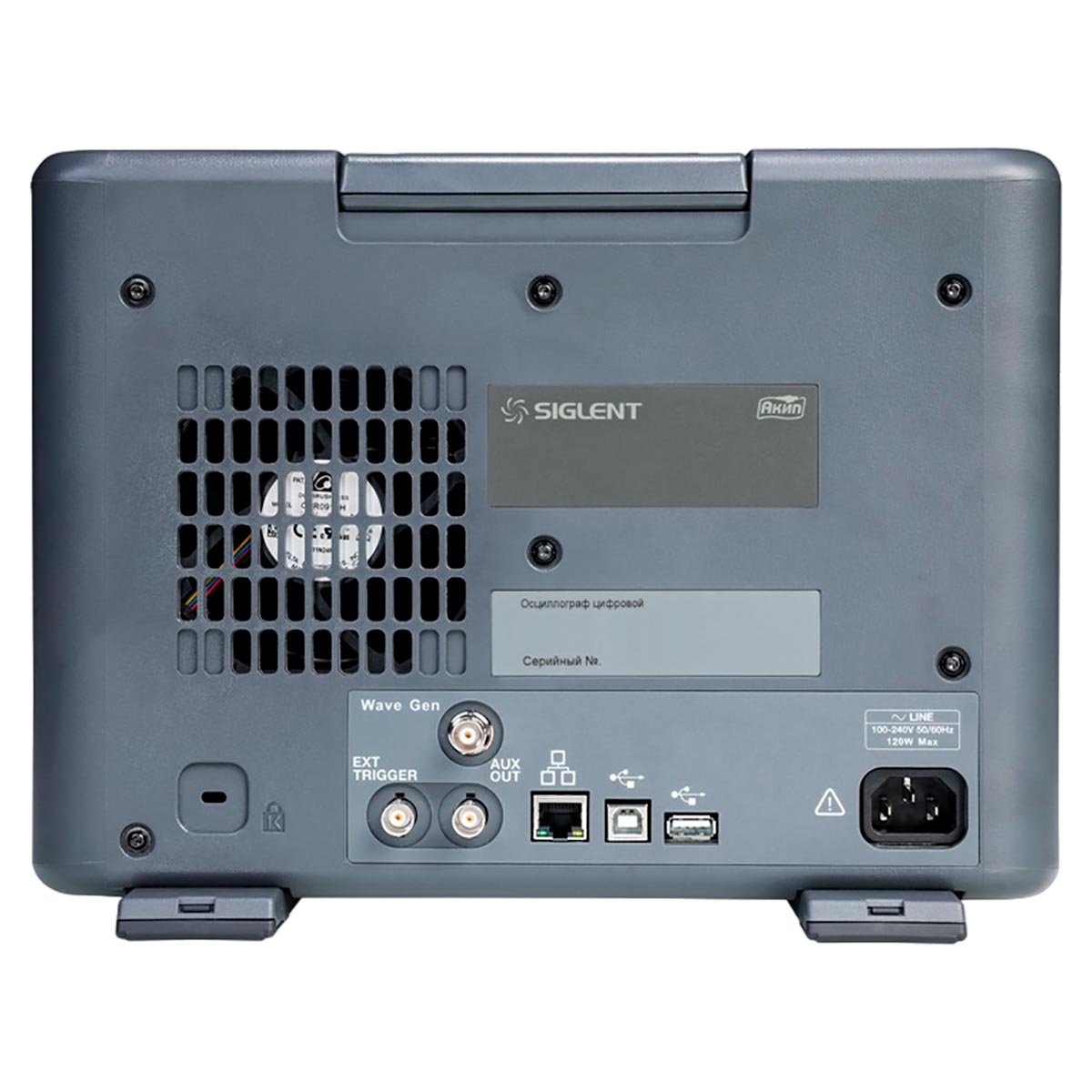

передняя панель: USB 2.0 Host (2), выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: выход синхр. (3,3 В LV
Выходной разъем
на задней панели, BNC-тип
Выходной уровень
3 Впик-пик (50 О
Габаритные размеры
317,2 х 149 х 236 мм
Гарантия
1 год
Диапазон измерений
весь экран или ограниченно (определяется курсорами)
Диапазон установки смещения
50 Ом:500 мкВ/дел…5 мВ/дел: ± 1,6
Диапазон частот
10 Гц … 120 МГц (линейный или логарифмический режим)
Длина записи
100 МБ на канал (200 МБ в режиме объединения каналов)
Длина памяти
16000 точек для произвольной формы
Длительность импульса
от 3,3 нс
Дополнительные
площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
ЖК-дисплей
цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Измерение задержки
фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Измерение мощности (опция)
качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Измерительный канал
любой из аналоговых каналов
Интерполяция
SinX/X, X
источник измерений
КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Источник курсоров
КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Источник математики
КАН1…КАН4, F1…F4
Источники синхросигнала
любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Код товара
117403
Количество каналов
4
Коэф. отклонения (Коткл.)
500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
Коэф. развертки (Кразв.)
1 нс/дел…1000 с/делсамописец (ROLL): 50 мс/дел…1000 с/дел
Макс. входное напряжение
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом
Масса
нетто: 4,1 к
Математические каналы
F1, F2, F3, F4
Напряжение питания
100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Ограничение ПП
20 МГц
Ограничение уровня
|Voffset|
Пиковый детектор
1 нс
Погрешность измерения временных интервалов
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератор
Погрешность измерения постоянного напряжения при Uсм = 0 В
500 мкВ/дел…4,95 мВ/дел: ±(0,015·8_дел_·Ко_мВ/дел_+1) 5 мВ/дел…10 В/дел: ±(0,005·8_дел_·Ко_мВ/дел_+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ
Погрешность установки
±5*10-5
Погрешность частоты внутреннего опорного генератора
±2,5*10-6
Поддерживаемый источник сигнала
встроенный генератор сигналов – программная опциягенераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Полоса пропускания
200 МГц
Полоса пропускания (-3 дБ, 50 Ом)
200 МГц
Порог срабатывания
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Послезапуск
0…5000 делений
Постоянное смещение
± 1,5 В (50 О
Предзапуск
0…100% памяти
Разрешение
1 мкГц
Разрешение по вертикали
12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
Разрядность ЦАП
14 бит
Режим HISTORY
сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Режим X-Y
Х – кан 1,
Режимы запуска развертки
автоматический, ждущий, однократный
Режимы работы
выборка, пиковый детектор, усреднение, накопление, ERES
Симметрия
0 % ~ 100 % (для пилы)
Синхронизация
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Синхронизация по зоне
две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
скважность
1 % ~ 99 % (для прямоугольника и импульса)
Статистика
текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
Тип развертки
прямая, многоуровневая
Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел)
55 мкВ
Условия эксплуатации
от 0°C до +50°С, влажность не более 90% без образования конденсата
Формат данных
стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Формы сигналов
синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Функции
+, -,
Функции по вертикали
макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
Частота дискретизации
125 МГц
Частотный диапазон 1 мкГц…25 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила)1 мкГц…5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Число каналов
16
Чувствительность синхронизации
внутренняя: 0,26…0,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГ
