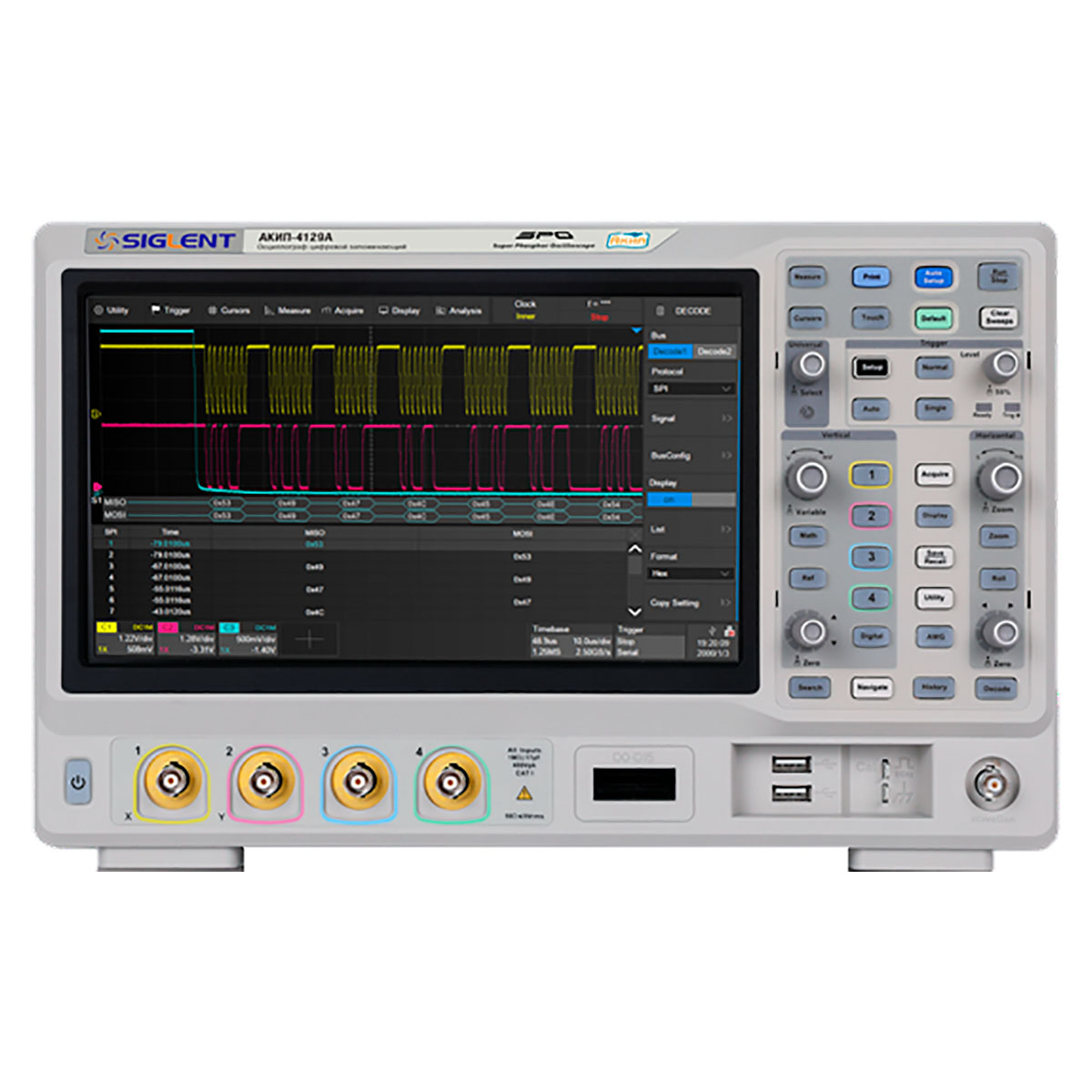

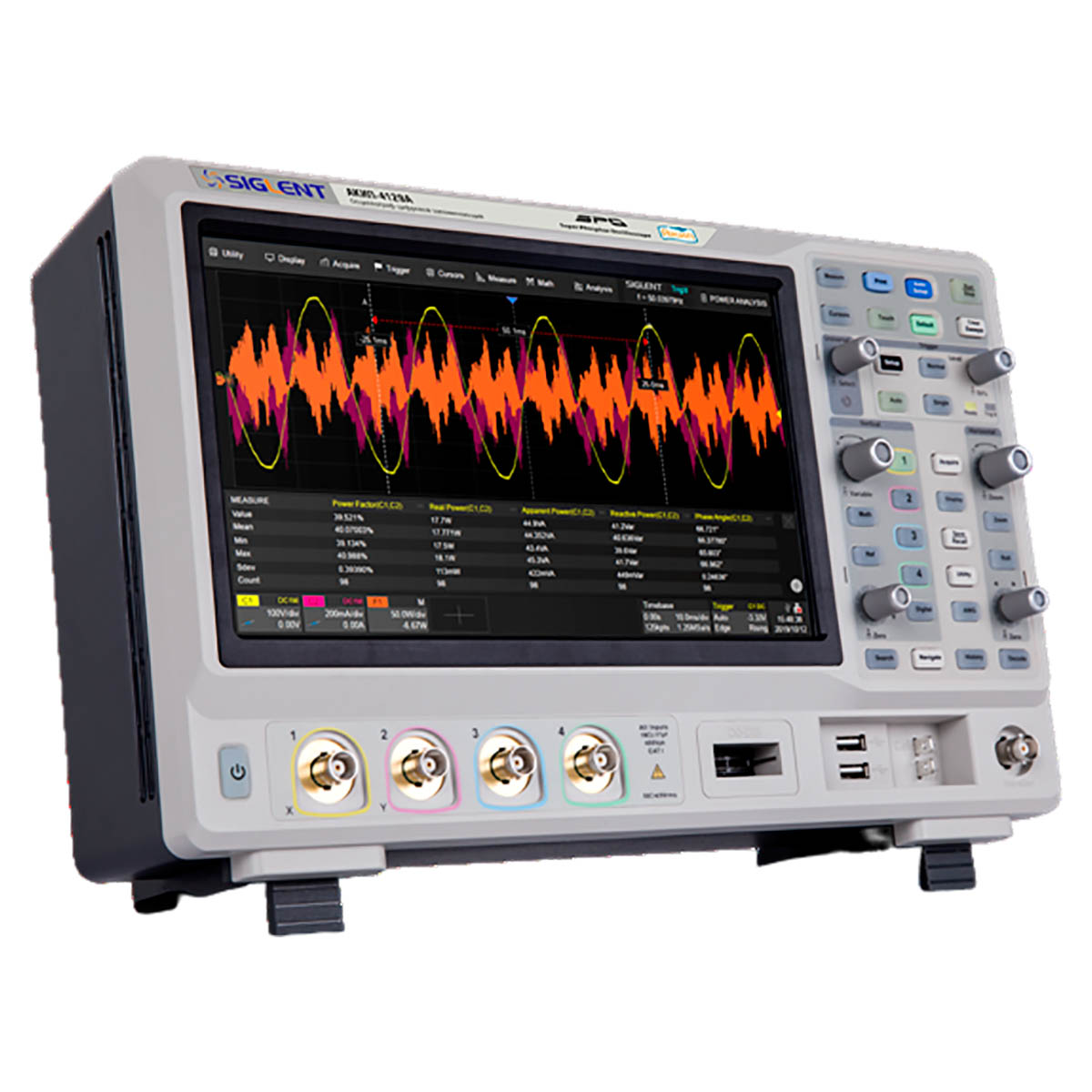

Осциллограф АКИП-4129А + Опция 200А
GEO-00-0013695
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Купить цифровой осциллограф АКИП-4129А + Опция 200А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Автоустановка
В/дел, с/дел, параметры синхросигнала
Вид входа
открытый, закрытый, ВЧ и НЧ фильтры
Виды измерений
верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Виды синхронизации
по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, L
Время нарастания (50 Ом)
≤ 1,7 нс – для полосы пропускания 200 МГц
Входной импеданс
50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Выходной уровень
3 Впик-пик(50 О
Габариты
352 х 111 х 224 мм
Гарантия
3 года
Госреестр
81793-21
Диапазон установки смещения
500 мкВ/дел…100 мВ/дел: ± 2
Диапазон частот
10 Гц … 120 МГц (линейный или логарифмический режим)
Диапазон частот анализа
10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Длина записи
100 МБ на канал (200 МБ при объединении каналов)
Длина памяти
16000 точек для произвольной формы
Длительность импульса
от 3,3 нс
Дополнительные измерения
10 видов измерений: площадь, число периодов, число фронтов, число импульсов
ЖК-дисплей
цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Измерение задержки
10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Измерительный канал
любой из аналоговых каналов
Интерполяция
SinX/X, X
Интерфейсы
USB Hosts, USB Device, LAN
Источники синхросигнала
любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Код товара
116768
Количество каналов
4
Коэффициент отклонения (Коткл.)
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Коэффициент развертки (Кразв.)
1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГцсамописец (ROLL): 50 мс/дел…1000 с/дел
Максимальное входное напряжение
≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Масса
3,9 кг
Минимальная полоса анализа
500 Гц
Напряжение питания
100 - 240 В (50/ 60 Гц), 100…120 В (400 Г
Ограничение ПП
20 МГц, 200 МГц
Ограничение уровня
|Voffset|
Операторы
любой аналоговый канал
Пиковый детектор
1 нс
Погрешность измерения временных интервалов
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератор
Погрешность измерения напряжения
±(0,03·8_дел_·Ко_мВ/дел_+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении.
Погрешность опорного генератора
±3,5·10-6
Погрешность установки
±5*10-5
Погрешность установки Коткл.
± 3 %
Поддерживаемый источник сигнала
Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Полоса пропускания
200 МГц
Полоса пропускания (-3 дБ, 50 Ом)
0 - 200 МГц
Порог срабатывания
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Послезапуск
0…5000 делений
Постоянное смещение
± 1,5 В (50 О
Предзапуск
0…100% памяти
Рабочая температура
+10 °C - +40
Разрешение
1 мкГц
Разрешение по вертикали
8 бит 10 бит (с ограничением полосы пропускания до 100 МГц)режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Разрядность АЦП
14 бит
Режим HISTORY
сохранение с временными метками до 90000 осциллограмм
Режим X-Y
Х – кан 1,
Режимы запуска развертки
автоматический, ждущий, однократный
Режимы работы
выборка, пиковый детектор
Сегментированная память
до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Симметрия
0 % ~ 100 % (для пилы)
Синхронизация
по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, L
скважность
1 % ~ 99 % (для прямоугольника и импульса)
Тип развертки
прямая, многоуровневая
Формат данных
стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Формы сигналов
синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Функции
+, -,
Функции по вертикали
19 видов измерений: Uпик-пи
Функции по горизонтали
17 видов измерений,
Частота дискретизации
125 МГц
Частотный диапазон
1 мкГц...25 МГц (Синус)1 мкГц...10 МГц (Прямоугольник, импульс)1 мкГц...300 кГц (Пила)1 мкГц...5 МГц (сигналы произвольной формы)шум, полоса частот > 25 МГц
Число каналов
16
Число точек
до 500
Чувствительность синхронизации
внутренняя: 0,13…0,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГ
