Цифровой осциллограф RIGOL DHO1204U
GEO-DHO1204U
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена

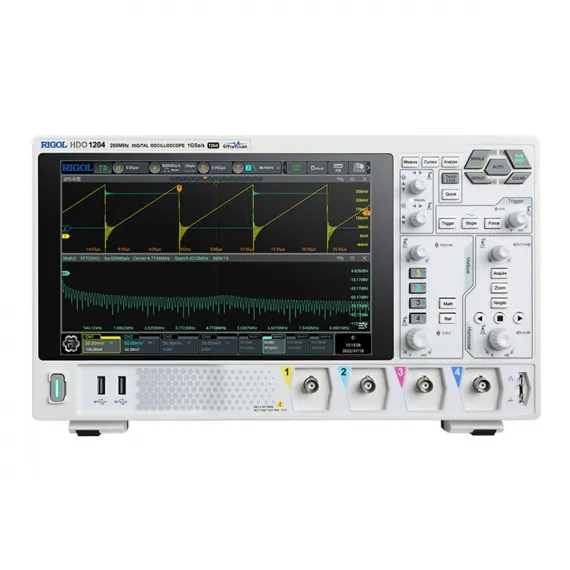

Цифровой осциллограф RIGOL DHO1204U – упрощенная версия старшей модели в линейке лабораторных приборов семейства UltraVision III, построенная на основе чипсета Centaurus и оборудованная 4 аналоговыми каналами с полосой пропускания 200 МГц и отдельным входом синхронизации. Прибор снабжен 12-битным АЦП и поддерживает несколько режимов отображения сигнала и сбора данных с разными вариантами усреднения, в том числе High Resolution, позволяя получать осциллограммы с разрешением 14 или 16 бит, в зависимости от выбранных настроек. Стоимость модели "U" понижена, по сравнению с базовой модификацией, за счет снижения аппаратной скорости захвата и уменьшения глубины памяти, при сохранении всех основных функций и режимов.
Особенности
С целью повышения скорости захвата сигналов оборудование поддерживает технологию сегментирования памяти в режиме UltraAcquire, который позволяет сохранять до 500 000 осц./с. В зависимости от выбранного способа визуализации, сегменты сигнала могут накладываться на предыдущую осциллограмму либо располагаться рядом друг с другом, каскадом, мозаикой или в ступенчатом виде, повышая наглядность анализа. Цифровой осциллограф оснащен встроенным цифровым вольтметром и частотомером. На аппаратном уровне реализуется запись и воспроизведение осциллограмм в реальном времени, обнаружение пиков, автоматические и курсорные измерения, декодирование шин и математическая обработка данных. Стандартная глубина памяти на 25M точек в одноканальном режиме может быть опционально увеличена в два раза.
Преимущества RIGOL DHO1204U
- Наглядность и информативность – осциллограф снабжен цветным сенсорным дисплеем высокого разрешения с диагональю 10.1'', который способен работать в многооконном режиме, позволяя визуально отслеживать широкий перечень параметров без каких-либо переключений.
- Расширенные коммуникационные возможности – помимо интерфейсов LAN и USB, используемых для реализации дистанционного управления при подключении к ПК, и выхода HDMI, обеспечивающего трансляцию изображения с экрана прибора на внешний дисплей или проектор, прибор снабжен двумя портами USB3.0 Host на передней панели, что позволяет подключать одновременно съемное устройство для переноса данных и компьютерную мышь, повышая гибкость и комфортность управления.
- Высокий эксплуатационный ресурс – поворотно-нажимные ручки энкодеров, используемые для тонких плавных регулировок, благодаря реализации фотоэлектрического метода преобразования не подвержены физическому износу, сохраняя свои функции на протяжении всего срока службы прибора.
Купить осциллограф Rigol DHO1204U, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
ESD защита
±8 кВ (на входе BNC)
Автоматические измерения
количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). источник измерения: от CH1 к CH4, от Math1 к Math 4 диапазон измерений основной вид, увеличение. измерения: отображает 33 результата измерения (вертикальные
Автоматическое масштабирование
автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц.
Аппаратная запись и воспроизведение сигналов в реальном времени
макс. 500 000 кадров
Арифметика
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
БПФ
-Размер записи: до 1 млн. точек. -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, ус
Бренд
RIGOL
Вертикальное разрешение
12 бит
Вертикальное разрешение в режиме высокого разрешения
14 бит, 16 бит
Видеовыход
HDMI
внешний вход запуска
± 5 В
внутренний источник запуска
± 5 делений от центра экрана
Внутренняя энергонезависимая память
8 ГГб
Время нарастания (от 10% до 90%, типовое)
≤5 нс
Входная емкость
19 пФ ± 3 пФ
Входная связь
по постоянному току, переменному току или заземление
Входной импеданс
1 МОм ± 1%
Высота для монтажа в измерительную стойку
4U
Гарантия
3 года
Диапазон временной развертки
от 2 нс/дел до 1000 с/дел
Диапазон задержки времени
предварительный запуск: -5 дел. пост запуск: 1 с или 100 дел (в зависимости от того, что больше)
Диапазон ослабления пробников
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X
Диапазон рабочих температур
от 0°C до +50°C
Диапазон смещения по постоянному току
±1 В (≤ 65 мВ/дел) ±10 В (свыше 65 мВ/дел до 270 мВ/дел) ±20 В (свыше 270 мВ/дел до 2.75 В/дел) ±100 В (свыше 2.75 мВ/дел до 10 В/дел)
Диапазон температур хранения
от -30°C до +60°C
Диапазон удержания
От 8 нс до 10 с
Динамический диапазон
±4 делений (12 бит)
Задержка между каналами
≤2 нс
Запись сигналов
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые к
Изоляция между каналами
≥100:1
Импеданс внешнего входа запуска
1 МОм ±1%, BNC разъем
Интерфейсы связи
USB 3.0, LAN
Источник
аналоговые каналы
Источник сигнала запуска
аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока.
Код товара
125265
Количество входных каналов
4 аналоговых входа + 1 внешний вход запуска
Количество каналов
4, декады и включает/отключает четыре типа протоколов одновременно.
Количество математических функций
отображает 4 математические функции одновременно
Копирование
копирование в/из системы запуск
Курсорные измерения
количество курсоров: 2 пары курсоров по осям X и Y. ручной режим: отклонение напряжения между курсорами (ΔY). отклонение по времени между курсорами (ΔX). обратная величина ΔX (Гц) (1/ΔX). режим отслеживания: фиксация оси Y для отслеживания значений напряж
Максимальная глубина памяти
50 млн. точек (25 млн. точек - два канала) – стандарт. 100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01.
Максимальная потребляемая мощность
400 Вт
Максимальная скорость захвата сигнала
50000 осц/сек (векторный режим) 1500000 осц/сек (режим UltraAcquire)
Максимальная частота дискретизации
2 Гвыб/с (1 канал) 1 Гвыб/с (2 канала)
Максимальное входное напряжение
300 В(скз) CAT I, 400 В(пик) (DC + В(пик))
Масса
3,8 кг
Масштабная сетка
10 делений по вертикали х 8 делений по горизонтали
Набор команд управления и программирования
стандартные SCPI команды.
Навигация
время: просмотр полученных сигналов во временном порядке. событие: используются элементы управления навигацией для перехода к найденным событиям поиска. сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на стран
Напряжение и сила тока сети питания
100 В – 240 В, 50-60 Гц
Объём памяти
4 ГГб RAM
Ограничение пропускной способности (типовое)
20 МГц, полны
Операционная система
Android
Отклонение запуска(типовое)
нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала
Относительная влажность
не более 90%
Отображение результатов
событие просматриваются или экспортируется во внешнюю/внутреннюю память.
Переключение с канала на канал
диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс
Пиковый детектор
захват глитчей от 2 нс
питающая сеть переменного тока
фиксированное значение 40% - 60 %
Погрешность коэффициента усиления
±2% от полной шкалы
Погрешность смещения
≤200 мВ/дел: (±0,1 де
Погрешность частоты опорного генератора
±2,5 х 10 в-6/год
Подавление шумов
увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение
Поиск по пиковым значениям
максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Полоса пропускания
200 МГц
Послесвечение
выключен
Процессор
Cortex-A72, 1.8 ГГц, 8 ядер
Размеры
358 х 214 х 120 мм
Разрешение
от 3 до 6 разрядов (устанавливаемое пользователем)
Разрешение встроенного дисплея
1280 х 900 пикселей, соотношение сторон 16:9
Разрешение по времени
400 пс
Режим выборки
выборка в реальном времени
Режим запуска
автоматический, нормальный, одиночный
Режимы
YT режим по умолчанию XY на канале ½ SCAN базовое время сканирования ≥ 200 мс/дел ROLL временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы.
Связь синхронизации
AC,
Сумматор
до 48 разрядов
Тест "Годен/Не годен"
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата,
Тип
по нарастанию и ширина импульса
Тип декодируемых каналов
типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN.
Тип и размер встроенного дисплея
10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
Типы запуска
запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по
Функции вольтметра
источник: все аналоговые каналы. измерение напряжения постоянного ток
Функции частотомера
источник: все аналоговые каналы и выход. измерение частоты, периода, сумматор.
Цветовая гамма
обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
Частотный диапазон частотомера
максимальная аналоговая полоса пропускания.
Чувствительность по вертикали
от 500 мкВ/дел до 10 В/дел
Эффективное количество ENOB (тип.)
> 8 бит
Яркость
256 уровней интенсивности (LCD, HDMI).
