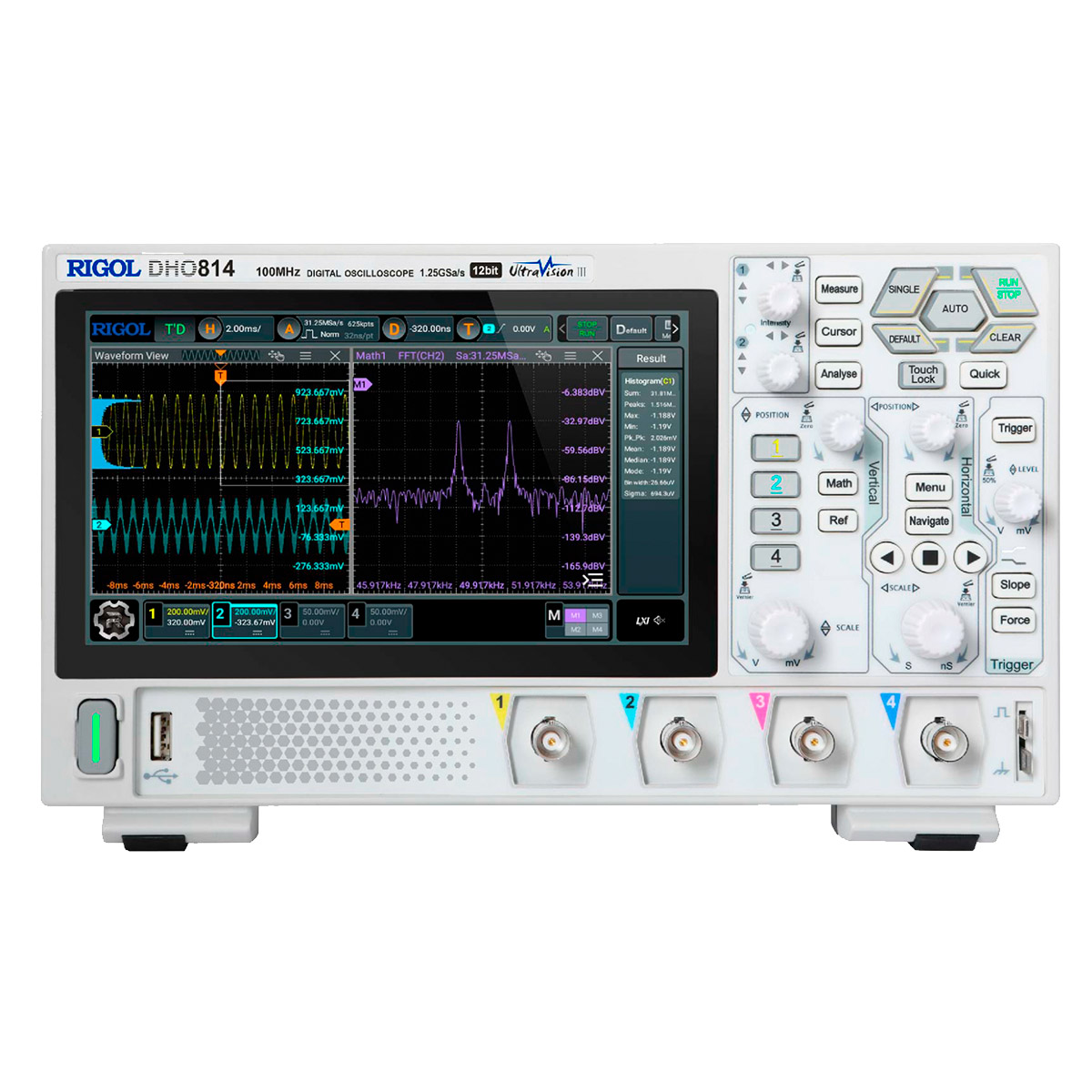

Цифровой осциллограф RIGOL DHO814
GEO-DHO814
Доставка
Варианты оплаты
Наши преимущества
- — Гарантия 12 месяцев
- — Различные способы оплаты
- — Лучшая цена
Цифровой осциллограф RIGOL DHO814 – компактный прибор с 7-дюймовым сенсорным дисплеем, который отличается от других лабораторных устройств своего ценового диапазона улучшенными характеристиками и расширенной функциональностью. Он оснащен четырьмя аналоговыми каналами с полосой пропускания 100 МГц и обеспечивает 12-битное разрешение по вертикали при максимальной частоте дискретизации 1,25 Гвыб/с на один канал и при скорости захвата до 1 000 000 осциллограмм/с, обеспечивая возможность визуального исследования динамичных сигналов сложной формы при решении широкого круга задач. Расширенный набор интерфейсов позволяет легко интегрировать изделие в состав измерительных систем и автоматизированных установок, обеспечивая совместное функционирование с другим лабораторным и компьютерным оборудованием.
Функциональные особенности
Четырехканальный осциллограф RIGOL DHO814 построен на ASIC-чипсете Centaurus AFE, благодаря чему характеризуется высокой чувствительностью за счет низкого уровня собственных шумов. Помимо автоматических и курсорных измерений, стандартно реализованы возможности базового анализа спектральных характеристик с помощью функции БПФ, отслеживания фазовых параметров в режиме XY, декодирование стандартного перечня протоколов и проверка соответствия осциллограмм заданной маске с автоматическим тестированием по принципу "годен - негоден". Цифровой осциллограф поддерживает многооконный режим, позволяя контролировать разные параметры одновременно. Встроенный 4-разрядный вольтметр и частотомер, которые действуют независимо от системы сбора данных осциллографа и поддерживают запись статистики, позволяют контролировать электрические параметры в любом аналоговом канале с повышенной точностью.
Преимущества RIGOL DHO814
- Мобильность – осциллограф, вес которого не превышает 1,8 кг, выполнен в корпусе толщиной менее 80 мм при сложенных ножках и может без усилий удерживаться в руке или крепиться в держателе либо на стене с помощью VESA-кронштейна; питание стандарта Type-C дает возможность работать не только от сетевого преобразователя PD, но и от повербанка соответствующего типа в местах без доступа к электросети.
- Сенсорное управление с распознанием "смартфонных" жестов обеспечивает простой доступ ко всем функциям через контекстное меню с интуитивно понятными символами, упрощая и ускоряя выполнение настроек, активацию нужных режимов и обработку данных.
- HDMI-выход может использоваться для трансляции изображения с дисплея на внешнее устройство, когда прибор применяется для демонстрационных нужд и образовательных задач.
Купить осциллограф Rigol DHO814, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
AutoScale
минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц
AUX выход
выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден"
HDMI видео выход
1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора
LAN
1 на задней панели, 10/100-порт, поддержка LXI-C
USB
поддерживается внешний носитель
USB 2.0 device
1 на задней панели
USB 2.0 host
1 на передней панели
Web Remote Control
Поддержка интерфейса веб-контроля (по IP-адресу)
XY измерения
измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY.X = канал 1, Y = канал 2
Автоматические измерения
отображение курсоров во время автоматических измерений
Аппаратная запись и воспроизведение сигналов в реальном времени
до 500 000 кадров (одноканальный режим)
Базовые формы сигналов
10 записанных в память
Вертикальное разрешение
12 бит
Вес
1,78 кг
Виды декодируемых протоколов
параллельный, RS232/UART, I2C, SPI
Виды поиска
по фронту, по импульсу
Внутренняя память
8 ГБ
Внутренняя энергонезависимая память
8 ГБ
все измерения
отображение до 33 измеренных параметров (по вертикали и горизонтали) для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала
Входная емкость
15 пФ ± 3 пФ
Входная связь
по постоянному току, переменному току или заземление
Входной импеданс
1 МОм ± 1%
Выход компенсации пробника
1 кГц, 3 В пик-пик, меандр
Гарантия
3 года
Гистограмма
гистограмма сигнала предоставляет группу данных,показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измеренийисточник любой аналоговый входТип
Горизонтальная развертка
YT по умолчанию XY (каналы 1/2/3/4)SCAN ≥ 200 мс/делROLL ≥ 50 мс/дел
Диапазон временной развертки
от 5 нс/дел до 500 с/делточная настройка
Диапазон измерений
основной (Main), с увеличением (ZOOM)
Диапазон межканальной коррекции смещения
± 100 нс ± 1 пс
Диапазон рабочих температур
от 0°C до +50°C
Диапазон смещения по постоянному току
± 0,5 В (< 500 мкВ/дел)± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел)± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел)± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел)± 100 В (> 2,75 В/дел, < 10 В/дел)
Диапазон температур хранения
от -30°C до +60°C
Диапазон удержания
От 8 нс до 10 с
Диапазон установки порога срабатывания запуска
± 4,5 делений от центра экрана
Динамический диапазон
± 4 деления (12 бит)
другие
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Запись сигналов
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000источник – любой аналоговый входанал
Измеряемые величины
частота, период, сумматор
Изоляция/развязка между каналами
≥100:1
Источник
любой из 4-х аналоговых каналов
источник измерений
аналоговые каналы 1-4, Math1- Math4
Источник опорной частоты
внутренний
Источник сигнала запуска
аналоговые каналы (1 – 4)
Код товара
125187
Количество входных каналов
4 аналоговых входа
Количество каналов
4
Количество одновременно отображаемых декодированных протоколов
4
Количество отображаемых математических операций
4 одновременно
Копирование
копирование установок из системы поиска в систему синхронизации и обратно
Коэффициент деления пробников
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Курсорные измерения
2 пары XY курсоров
Максимальная глубина памяти
25 млн. точек (1 канал)10 млн. точек (2 канала)1 млн. точек (4 канала)
Максимальная глубина памяти для аналоговых каналов
50 млн. точек (1 аналоговый канал)25 млн. точек (2 аналоговых канала)1 млн. точек (4 аналоговых канала)
Максимальная потребляемая мощность
48 Вт
Максимальная скорость захвата сигнала
1 000 000 осц/с (Ultra Acquire Mode)30 000 осц/с (Vector Mode)
Максимальная частота дискретизации
1,25 Гвыб/с (1 канал)625 Мвыб/с (2 канала)312,5 Мвыб/с (4 канала)
Максимальная частота дискретизации аналоговых каналов
1,25 Гвыб/с (1 канал)625 Мвыб/с (2 канала)312,5 Мвыб/с (4 канала)
Максимальное входное напряжение
CAT I 300 Вскз или 400 Впик (DC+ В пик)
Масштабная сетка
8 делений по вертикали х 10 делений по горизонтали
Межканальное время задержки (тип)
≤ 2 нс
Навигация
навигация по времени: переход к полученным осциллограммам во временном порядкенавигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событиюнавигация по кадрам: переход к указанному сегменту ка
Напряжение и сила тока сети питания, DC
12 В, 4 А
Напряжение пробоя статическим напряжением ESD
±8 кВ (на BNC входе)
Ограничение полосы пропускания
20 МГц, полная полоса пропускания,выбор своего значения для каждого канала
Операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ
Операционная система
Android
Определение сообщения об ошибке
да
Относительная влажность
не более 90%
Относительная погрешность усиления по постоянному току
± 1% от всей шкалы при > 5 мВ/дел± 2% от всей шкалы при ≤ 5 мВ/дел
Отображение результатов
таблица событий, может быть экспортирована во внешнюю/внутреннюю память
Пиковый детектор
захват глитчей от 1,6 нс
по вертикальной оси
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area
по горизонтальной оси
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Погрешность частоты опорного генератора
± 25 х 10-6 ± 5 х 10-6/год
Подавление шума
увеличение задержки для схемы запуска, вкл./выкл.
Поддержка механизма отчетов о состоянии
да
Поддержка механизма синхронизации
да
поиск пиков
до 15 пиков определяется порогом или смещением, установленными пользователем
Полоса пропускания
100 МГц
Полоса пропускания системы запуска
полоса пропускания аналоговых входов
Послесвечение
выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с)
Предупреждение о превышении пределов измерений
звуковой сигнал
Протокол
IEEE488.2 Standard
Процессор
Cortex-A72, 1,8 ГГц, шестиядерный
Рабочий вход
любой аналоговый канал
Развязка триггера
DC (постоянный ток)AC (переменный ток)подавление частот до 120 кГцподавление частот свыше 120 кГц
Размеры
265,35 х 161,75 х 77,38 мм
Разрешение
ACV/DCV: 3 разряда
Разрешение встроенного дисплея
1024 х 600 пикселей
Разрешение дисплея
1024 х 600 пикселей
Разрешение по времени
100 пс
Расчетное время нарастания (10%~90%, тип)
≤ 3,5 нс
Расширенное БПФ
1 млн. точек максимум
Режим выборки
выборка в реальном времени
Режим запуска
автоматический, нормальный, одиночный
режим отслеживания
фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времениФиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени
Режимы захвата
обычный – по умолчанию
ручной режим
девиация амплитуды между курсорами (ΔY)Девиация времени между курсорами (ΔX)Обратная величина ΔX (Гц) (1/ΔX)
Системная память
4 ГБ
Сумматор
48-разрядовсчитает по нарастанию фронта
Тест «Годен/Не годен»
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата,
Тип и размер встроенного дисплея
7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9
Тип и размер дисплея
7 дюймовый емкостный экранс функцией мультитач/управление жестами
тип окна
прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное
Типы запуска
по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI
Точность смещения по постоянному току
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения)>200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения)
Установки
ограничены ёмкостью памяти
Хранение данных/файлов
Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin)
Цветовая гамма
обеспечение трехмерного представления для сигналов цветовой градации в 256 уровнейисточник любой аналоговый вход
Цветовая градация
применимо для БПФ
Частотомер
Разрешениемаксимальная измеряемая частота
Чувствительность по вертикали
от 500 мкВ/дел до 10 В/дел
Чувствительность системы запуска
0,5 дел.: ≥50 мВ/дел0,7 дел.: при вкл. подавлении шума
Яркость
256 градаций (LCD, HDMI)
- 3дБ
Полоса пропускания (- 3дБ) Z вх. = 1 МОм
100 МГц
