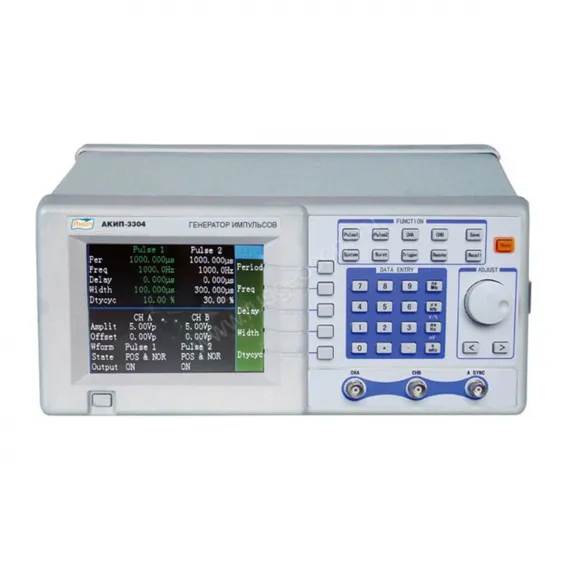

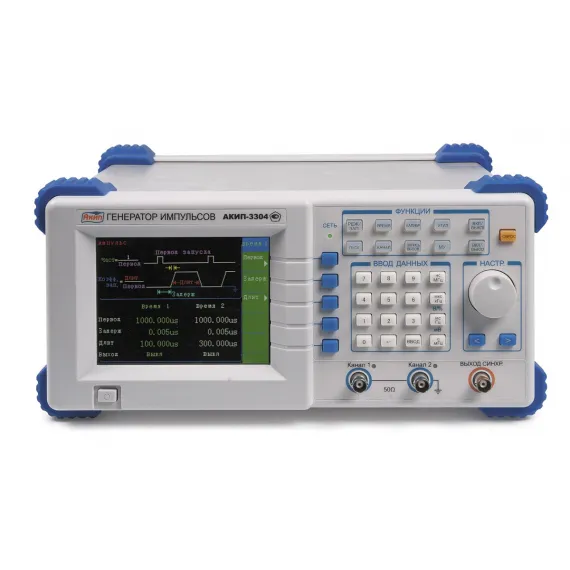

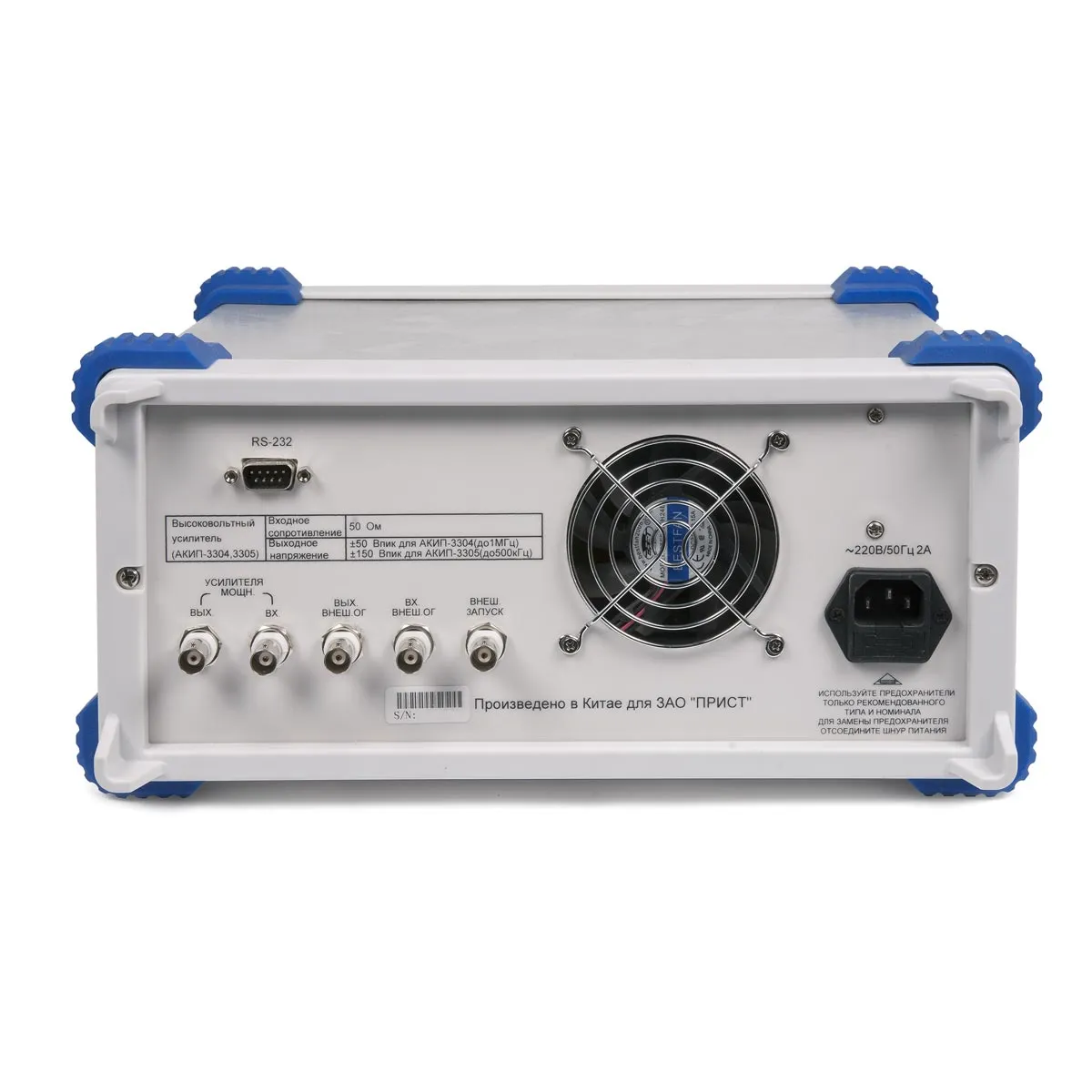

Генератор импульсов АКИП-3304

GEO-0017233
Написать отзыв
401 00100 ₽
+ −
Отложить Задать вопрос
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена


    Генераторы импульсов серии АКИП-3300 предназначены для формирования импульсов напряжения прямоугольной формы.
    Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
    Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
    Генераторы выпускаются в виде следующих модификаций:
    АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
    Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО
    Бренд
    AKIP
    Вид выходного сигнала
    Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
    Внутреннее сопротивление выхода
    50 Ом
    Временные параметры
    Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
    время нарастания/спада
    Не более 10 нс
    Вход внешней опорной частоты
    5 и 10 МГц, 0,5 В скз
    Габаритные размеры, масса
    254 х 103 х 384 м
    Гарантия
    1 год
    Госреестр
    68025-17
    Диапазон амплитуды
    Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень
    Диапазон смещений
    ±(10 мВ…5В) на нагрузке 50 Ом
    Диапазон уровней внешнего синхросигнала
    1 Впик…20 Впик
    Диапазон частот
    0,1 МГц – 50 МГц
    Дисплей
    Индикатор VFD 40 символов для моделей АКИП-3301/3302 Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305
    Интерфейс
    RS-232 для моделей АКИП-3303/3304/3305, опция GPIB для моделей АКИП-3303/3304/3305
    Каналы
    2 канала с регулируемой амплитудой, 1 канал ТТЛ АКИП-3301: 1 канал с регулируемой амплитудой, 2 канала ТТЛ
    Код товара
    84159
    Количество каналов
    2
    Напряжение питания
    230 В ( 15 %), 50 / 60 Гц, 50 Вт
    Параметры импульса
    Длительность ≥ 15 нс, время нарастания ≤ 1 мк
    Погрешность опорного источника частоты
    ±5*10-5
    Погрешность установки амплитуды
    ±(2% + 25 мВпик)
    Погрешность установки временного интервала
    ±(5*Т*10-5 + 5 нс)
    Погрешность установки смещения
    ±(5% + 25 мВ)
    Разрешение
    10 мВ
    Режимы
    Внутренний, внешний, однократный
    Сопротивление входа внешней синхронизации
    Более 100 кОм
