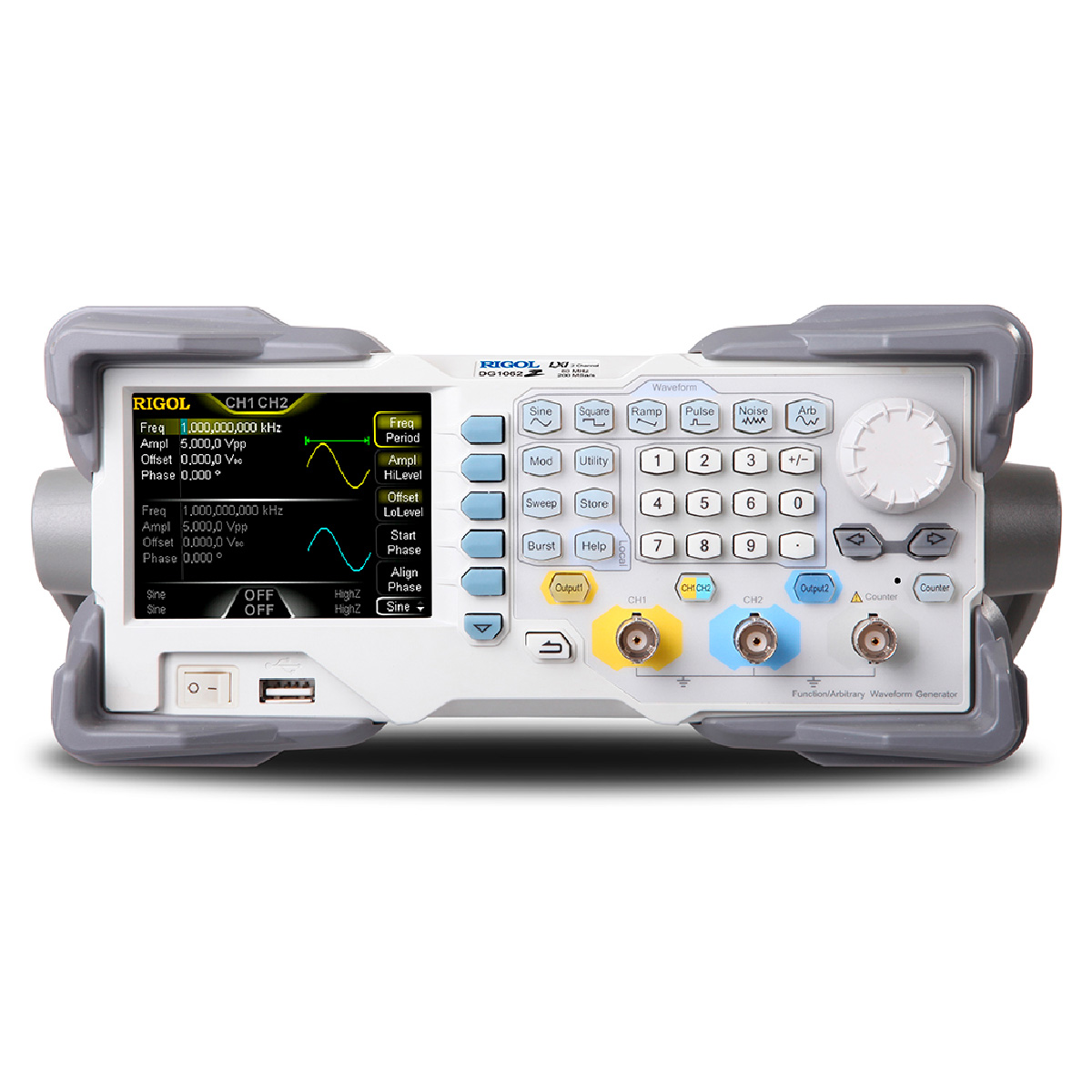

Генератор сигналов произвольной формы RIGOL DG1062Z

GEO-DG1062Z
Написать отзыв
143 61600 ₽
В наличии
+ −
Отложить Задать вопрос
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена


    Генератор стандартных функций и сигналов произвольной формы RIGOL DG1062Z с двумя каналами с рабочим диапазоном до 60 МГц реализует широкий набор функций, обладая при этом демократичной ценой. В отличие от устройств предыдущего поколения (без индекса Z), прибор использует запатентованную технологию SiFi II с поточечным формированием выходного сигнала, за счет чего обеспечивается низкий уровень фазовых шумов и гармонических искажений. По сравнению с младшими модификациями своей серии, генератор сигналов обладает не только расширенным частотным диапазоном, но и увеличенной глубиной памяти, что позволяет воспроизводить сигналы сложной формы с большей продолжительностью периода.

    Функциональные возможности

    Благодаря переносному исполнению и расширенному перечню реализуемых функций генератор RIGOL DG1062Z является оптимальной заменой для целого набора генерирующих устройств при выполнении выездных работ. Прибор способен воспроизводить типовые периодические сигналы, реализовать несколько вариантов свипирования и 7 типов модуляции, формировать гармоники, пакеты сигналов, выполнять частотные измерения. Энергонезависимая память содержит 160 типовых форм сигналов, с помощью которых можно имитировать работу биологических датчиков, медицинского оборудования, автомобильных компонентов, выдавать тестовые сигналы при отладке аналоговой и цифровой радиоэлектроники, а также моделировать различные математические и тригонометрические функции. Наличие стандартных интерфейсов LAN и USB дает возможность использовать генератор RIGOL DG1062Z в режиме дистанционного управления с применением ПК.

    Особенности и преимущества

  • Одновременное отображение параметров обоих каналов и форм сигнала на цветном дисплее обеспечивает высокую наглядность и информативность, исключая необходимость межканальных переключений при выполнении настроек.
  • Встроенный 7-разрядный частотомер оснащен отдельным входом, что дает возможность отслеживать частотные параметры объекта контроля, не отключая рабочие выходы генератора.
  • USB коннектор на передней панели можно использовать не только для работы со съемными носителями информации, обеспечивая сохранение и перенос данных, но и для прямого подключения осциллографов при необходимости считывания записанных осциллограмм, управления амплитудным усилителем PA1011 с целью повышения выходной мощности, или для реализации сетевого режима при установке опционального переходника GPIB.

    • Купить генератор сигналов произвольной формы RIGOL DG1062Z, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

    1 мкГц ~ 100 МГц
    50 мВскз ~ ±2,5 В AC+DC
    100 МГц ~ 200 МГц
    100 мВскз ~ ±2,5 Вп-п
    AC связь
    50 мВскз ~ ±2,5 Вп-п
    Амплитуда (50 Ом)
    2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
    Амплитуда гармоник
    регулируемая для каждой гармоники
    Ассиметрия
    1% период +5 нс
    белый шум (Гаусс)
    полоса 60 МГц (-3дБ)
    Бренд
    RIGOL
    Вертикальное разрешение
    14 бит
    Вес
    3,2 кг / 4,5 кг (с упаковкой)
    Внутренний период
    от 1 мкс до 500 с
    Время блокировки
    < 2 c
    Время нарастания
    < 5 нс (1 Вп-п) типичное
    Время нарастания / спада
    ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
    Время свипирования
    от 1 мс до 500 с
    Время стояния / возврата
    от 0 мс до 500 с
    Время счета
    1,310 м
    Выброс
    < 5 % (1 Вп-п) типичное
    Габаритные размеры
    261 х 112 х 318 мм
    Гарантия
    3 года
    Гармоники
    1 мкГц ~ 20 МГц
    Гармонические искажения
    типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц)
    Госреестр
    56011-20
    Девиация
    0 ~ 360°
    Джиттер (СКЗ)
    Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
    Диапазон
    ±5 Впп АС+DC
    Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
    +1.5 В DC
    Диапазон периода
    5 нс ~ 16 дней
    Диапазон частот
    верхняя и нижняя частота свипирования ограничена несущей частотой
    Длительность импульса
    ≥ 16 нс (ограничена установленной частотой)
    Длительность импульса и коэффициент заполнения (DC связь)
    диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
    Единицы установки
    Вп-п, Вскз, дБм
    Задержка запуска
    от 0 нс до 100 с
    Закон
    линейный, логарифмический, ступенчатый
    Защита
    от короткого замыкания, автоматическое отключение выхода при перегрузке
    Измеряемый параметр
    частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
    Импеданс
    50 Ом
    Импульсный сигнал
    1 мкГц ~ 25 МГц
    Интерфейс
    USB устройство, USB host (2), GPIB, LAN (LXI Class C)
    Источник
    внутренний / внешний
    Источник запуска
    ручной, внешний, внутренний
    Код товара
    119899
    Количество импульсов в пачке
    от 1 до 1000000 или бесконечное
    Количество каналов
    2
    Коэф. заполнения
    0,01% ~ 99,99% (ограничена установленной частотой)
    Коэффициент заполнения
    0 ~ 100%
    Коэффициент модуляции
    0% ~ 120%
    Максимальная выходная частота
    60 МГц
    Максимальное количество точек участвующих в формировании сигнала
    8 ~ 2 М точек (16 М точек опция)
    Маркер
    спадающий фронт или синхросигнал (программируется)
    Модулирующий сигнал
    прямоугольный с коэффициентом заполнения 50%
    Направление
    вверх / вниз
    Начальная / Конечная фаза
    от 0° до 360°
    Негармонические искажения
    Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц)
    Нелинейность
    < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
    Неравномерность АЧХ
    типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц)
    Несущая
    синус, прямоугольный, пила, произвольной формы (кроме DC)
    Общие гармонические искажения
    < 0,075% (10-20 кГц, 0 дБм)
    опасное напряжение (1 МОм)
    ±7 В AC+DC
    Параметры входа
    1 МОм
    Пилообразный сигнал
    1 мкГц ~ 1 МГц
    Питание
    100~240 В АСскз, 45~65 Гц
    Порядок гармоник
    ≤ 8
    Потребляемая мощность
    не более 40 Вт
    Прямоугольный сигнал
    1 мкГц ~ 25 МГц
    Рабочая температура
    10 °C...40 °C
    Разрешение
    0,1 мВпп или 4 бит
    Разрешение по частоте
    7 разрядов/с (время счета = 1 с)
    Симмметрия
    0 ~ 100%
    Система запуска
    уровень запуска: ±2,5 В
    специальной формы
    1 мкГц ~ 20 МГц
    Способ редактирования
    по точкам, сегментами, встроенное построение формы
    Стробированный запуск
    внешний запуск
    Тип гармоник
    четные, нечетные, все, пользовательские
    Тип дисплея
    жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
    Тип модуляции
    AM, FM, PM, ASK, FSK, PSK, PWM
    Тип связи
    AC, DC
    Точность установки
    ±(1% + 5 мВ +0,5% от амплитуды)
    Точность установки (18°C ~ 28°C)
    ±1 ppm
    Уровень
    TTL
    Фаза гармоник
    регулируемая для каждой гармоники
    Фазовый шум
    типичное (0 дБм) -125 дБн/Гц @ 10 кГц
    ФНЧ
    ON: полоса 250 кГц, OFF: полоса 200 МГц
    Форма
    синус, прямоугольный, пила, произвольной формы (кроме DC)
    Форма сигнала
    стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы
    Частота
    10 МГц ± 50 Гц
    Частота дискретизации
    200 Мвыб/сек
    Частота модуляции
    2 мГц ~ 50 кГц
    Частота несущей
    2 мГц ~ 60 МГц
    Частота переключения
    2 мГц ~ 1 МГц
    Частотный диапазон
    1 мrГц ~ 200 МГц
