Генератор сигналов функциональный RIGOL DG4162

GEO-DG4162
Написать отзыв
205 99900 ₽
В наличии
+ −
Отложить Задать вопрос
Доставка
Варианты оплаты
Наши преимущества
  • — Гарантия 12 месяцев
  • — Различные способы оплаты
  • — Лучшая цена


    Генератор стандартных функций и сигналов произвольной формы Rigol DG4162 – двухканальный лабораторный прибор, работающий в полосе частот до 160 МГц. Модель характеризуется высокой точностью выходных параметров за счет использования технологии прямого цифрового синтеза с пошаговым режимом воспроизведения.

    Каналы генератора сигналов обладают одинаковыми функциональными возможностями и независимы между собой. Их можно использовать по отдельности либо задействовать режимы сопряжения, копирования и высокоточной регулировки фазы между выходными сигналами.

    Стандартные функции

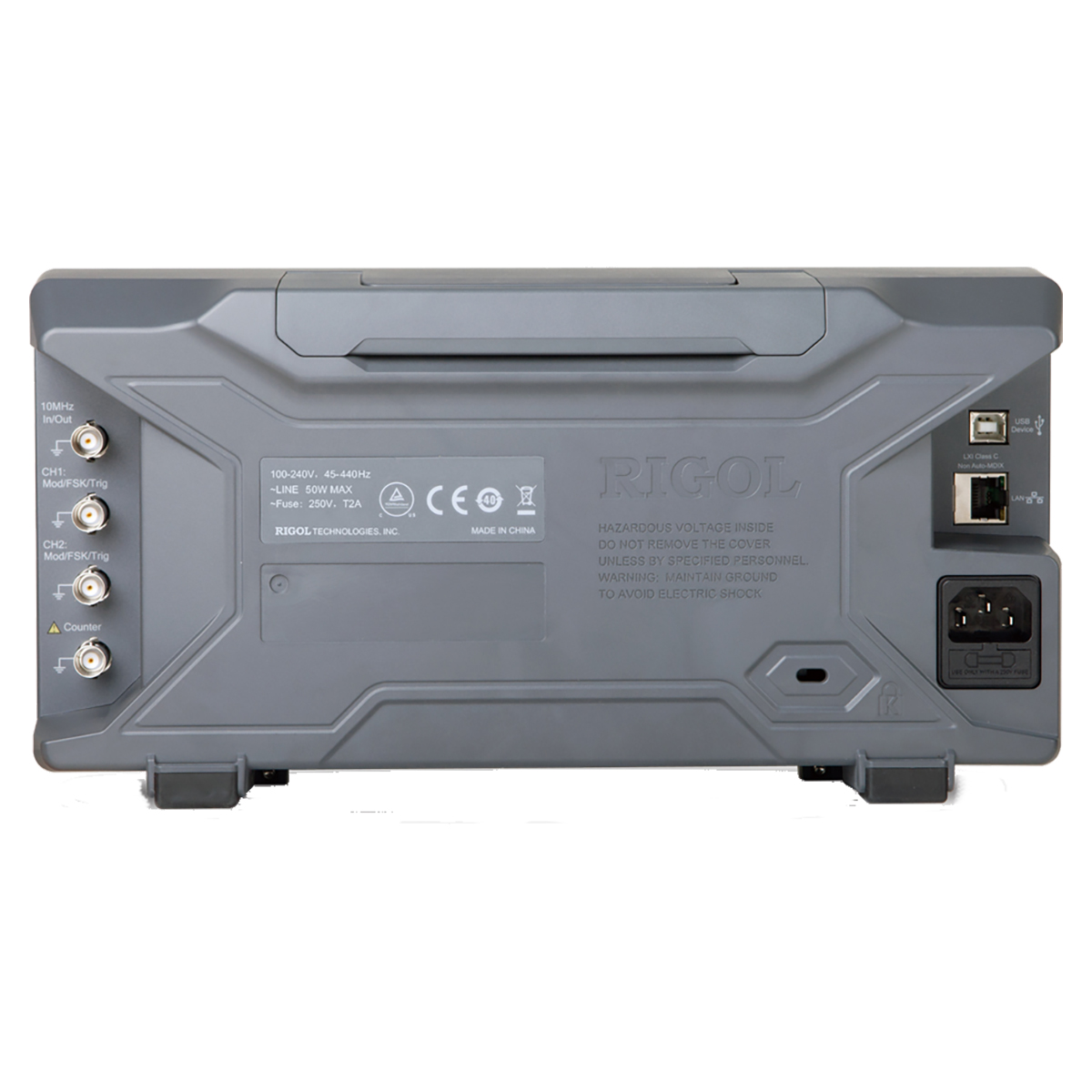

    Двухканальный генератор Rigol DG4162 способен выдавать синусоидальный, пилообразный, прямоугольный, импульсный и шумовой сигнал с настраиваемой амплитудой и частотой, заданием начальной фазы, смещения и прочих параметров. Также прибор может формировать гармоники, пакеты импульсов, реализовать функции свипирования и модуляции от внутреннего и внешнего источника. Встроенный 7-разрядный частотомер, вход которого размещен с обратной стороны корпуса, позволяет не только выполнять оперативные измерения, но и вести сбор статистики для отслеживания трендов.

    Произвольные сигналы

    В энергонезависимой памяти Rigol DG4162 предустановлено 150 форм сигналов, которые можно использовать для диагностики и отладки средств связи, радиоэлектроники, автомобильного, медицинского и прочего оборудования, а также для обеспечения работы лабораторных систем при решении исследовательских задач. Встроенная функция создания и редактирования сигналов по точкам и блокам обеспечивает повышенную гибкость прибора, позволяя обходиться без внешних средств аналогичного назначения. Пользовательские сигналы можно записывать и хранить в 10 ячейках встроенной памяти или на USB-носителе.

    Преимущества Rigol DG4162

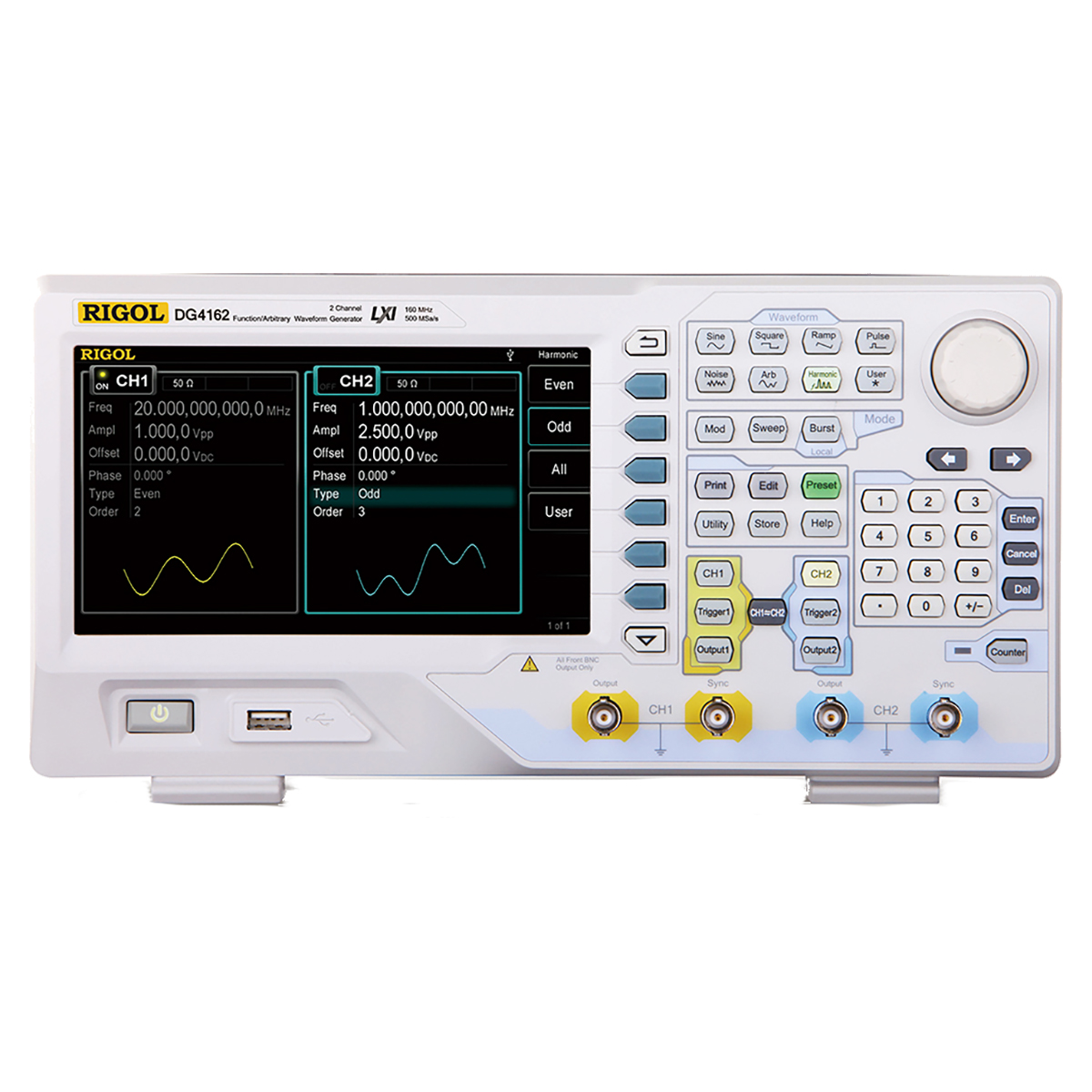

  • Улучшенная информативность - генератор функций и сигналов оборудован крупноразмерным цветным дисплеем с диагональю 7 дюймов, на котором параметры обоих каналов и форма выдаваемого сигнала отображаются одновременно.
  • Расширенная функциональность – поддерживается наибольшее количество модуляций среди приборов семейства DG - 12 типов; в режиме Harmonic прибор способен формировать гармоники с настраиваемыми параметрами амплитуды и фазы до 16 порядка включительно.
  • Высокая точность воспроизведения быстроменяющихся сигналов обеспечивается за счет повышенной до 500 Мвыб/с частоты дискретизации.

    • Купить генератор сигналов произвольной формы RIGOL DG4162, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

    1 МГц - 10 МГц
    < -55 дБн
    1 мкГц ~ 100 МГц
    50 мВскз ~ ±2,5 В AC+DC
    10 МГц - 100 МГц
    < -50 дБн
    10 мГц ~ 40 MГц
    40% ~ 60%
    100 МГц - 160 МГц
    < -40 дБн
    100 МГц ~ 200 МГц
    100 мВскз ~ ±2,5 Вп-п
    > 40 MГц
    50%
    AC связь
    50 мВскз ~ ±2,5 Вп-п
    DC-1 МГц
    < -60 дБн
    Активация защиты
    ±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом)
    Амплитуда (50 Ом)
    1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц) 1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 160 МГц)
    Амплитуда гармоник
    регулируемая
    Ассиметрия
    регулируемая
    аттенюация
    включен: "х10", выключен: "х1"
    белый шум (Гаусс)
    полоса 120 МГц (-3дБ)
    Бренд
    RIGOL
    Вертикальное разрешение
    14 бит
    Вес
    3,2 кг
    Внутренний период
    от 2 мкс до 500 с
    Время блокировки
    < 2 c
    Время нарастания
    > 5 нс (1 Вп-п)
    Время нарастания / спада
    ≥ 5 нс
    Время свипирования
    от 1 мс до 300 с
    Время стояния / возврата
    от 0 мс до 300 с
    Время счета
    1,310 м
    Выброс
    < 3 % (1 кГц, 1 Вп-п)
    Габаритные размеры
    313 х 161 х 117 мм
    Гарантия
    3 года
    Гармоники
    1 мкГц ~ 80 МГц
    Девиация
    0%~100% длительности импульса
    Джиттер (СКЗ)
    2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
    Диапазон
    от 0° до 360°
    Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
    +1.5 В DC
    Диапазон напряжения
    75 мВскз ~ ± 2,5 В DC+AC
    Диапазон периода
    5 нс ~ 16 дней
    Диапазон частот
    от 1 мкГц до 160 МГц
    Длительность импульса
    ≥ 10 нс
    Длительность импульса и коэффициент заполнения (DC связь)
    диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
    Единицы установки
    Вп-п, Вскз, дБм
    Задержка запуска
    от 0 нс до 85 с
    Закон
    линейный, логарифмический, ступенчатый
    Защита
    от короткого замыкания, автоматическое отключение выхода при перегрузке
    Измеряемый параметр
    частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
    Импеданс
    50 Ом
    Импеданс входа
    100 Ом
    Импульсный сигнал
    1 мкГц ~ 40 МГц
    Интерполяция
    выключена, линейная
    Интерфейс
    USB устройство, USB host (2), LAN
    Источник
    внутренний / внешний
    Источник запуска
    ручной, внешний, внутренний
    Код товара
    119900
    Количество импульсов в пачке
    от 1 до 1000000 или бесконечное
    Количество каналов
    2
    Коэф. заполнения
    20% ~ 80%
    коэффициент гармоник
    < 0,1% (10-20 кГц)
    Коэффициент заполнения
    0 ~ 100%
    Коэффициент модуляции
    0% ~ 120%
    Максимальная выходная частота
    160 МГц
    Максимальное количество точек участвующих в формировании сигнала
    16 К
    Маркер
    спадающий фронт или синхросигнал (программируется)
    Модулирующий сигнал
    синус, прямоугольный, пила, шум, произвольной формы
    Направление
    вверх / вниз
    Начальная / Конечная фаза
    от 0° до 360°
    Негармонические искажения
    < -65 дБн (DC ~ 10 МГц)
    Нелинейность
    < 1% (1 кГц, 1 Вп-п, 100% симметрия)
    Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)
    ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±0,8 дБ (>100 МГц ~ 160 МГц)
    Несущая
    синус
    Общие гармонические искажения
    Параметры входа
    50 Ом,1 МОм
    Период
    от 25 нс до 1000000 с
    Пилообразный сигнал
    1 мкГц ~ 4 МГц
    Питание
    100~240 В АСскз, 45~440 Гц, CATII
    Полоса
    5 МГц
    Порядок гармоник
    ≤ 16
    Потребляемая мощность
    не более 50 Вт
    Прямоугольный сигнал
    1 мкГц ~ 50 МГц
    Рабочая температура
    10 °C...40 °C
    Разрешение
    0,03°
    Разрешение по частоте
    6 разрядов/с
    Симмметрия
    0 ~ 100%
    Система запуска
    уровень запуска: ±2,5 В
    специальной формы
    1 мкГц ~ 40 МГц
    Способ редактирования
    по точкам, сегментами
    Стробированный запуск
    внешний запуск
    Тип гармоник
    четные, нечетные, все, пользовательские
    Тип дисплея
    жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов
    Тип модуляции
    AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
    Тип связи
    AC, DC
    Точность установки
    ±(1% + 5 мВ +0,5% от амплитуды)
    Точность установки (1 кГц, >10 мВп-п, синус)
    ±(1%+2 мВ)
    Точность установки (18°C ~ 28°C)
    2 ppm
    Уровень
    TTL-совместимый
    Фаза гармоник
    регулируемая
    Фазовый шум
    -115 дБн/Гц @ 10 кГц
    ФНЧ
    ON: полоса 250 кГц, OFF: полоса 200 МГц
    Форма
    синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
    Форма сигнала
    стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы
    Частота
    10 МГц ± 50 Гц
    Частота дискретизации
    500 Мвыб/сек
    Частота модуляции
    2 мГц ~ 50 кГц
    Частота несущей
    от 2 мГц до 160 МГц
    Частота переключения
    2 мГц ~ 1 МГц
    Частотный диапазон
    1 мrГц ~ 200 МГц
