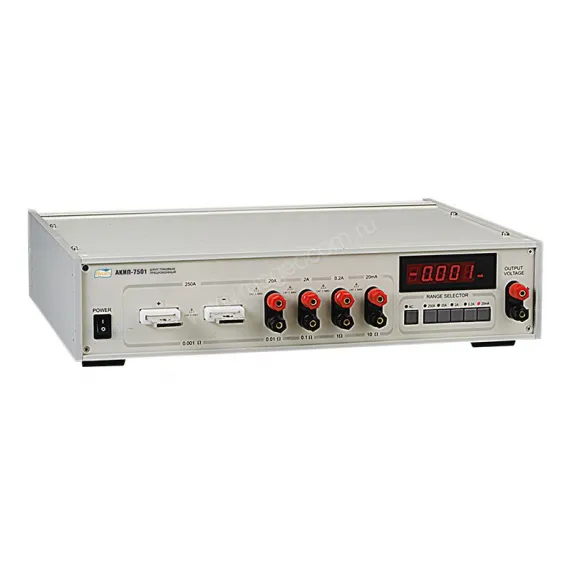

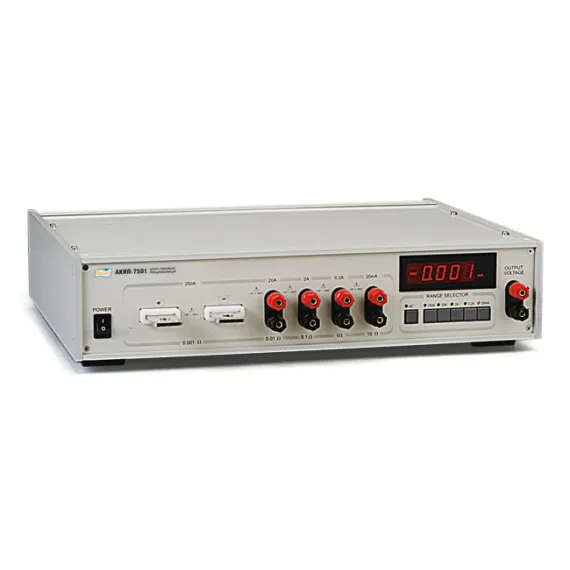

Токовый шунт АКИП-7501

Токовый шунт АКИП-7501 относится к приборам высокоточного класса для прецизионных лабораторных измерений, сертификационных испытаний электроэнергетического оборудования и т.п. Устройство может использоваться в метрологической практике как эталонная мера в ходе поверки или калибровки средств измерения силы тока.

Преимущества

• Широкий рабочий диапазон – изделие снабжено пятью резистивными элементами с электрическим сопротивлением номиналами от 0,001 до 10 Ом, которые различаются между собой на порядок, и могут коммутироваться произвольным образом для получения силы тока требуемой величины, от 1 мкА до 250 А.
• Универсальность – за счет пониженного показателя собственной индуктивности встроенных мер сопротивления, токовый шунт подходит для измерения не только постоянного, но и переменного тока, на частотах до 400 Гц.
• Информативность – встроенный измеритель с 4,5-разрядным цифровым дисплеем обеспечивает возможность визуального контроля показателя силы тока, протекающего через шунт, без необходимости подключения внешнего прибора.

Особенности

Плоская конструкция резистивных элементов и наличие встроенного вентилятора охлаждения обеспечивают более эффективное рассеивание тепловой энергии, выделяемой при прохождении тока. Подключение 200-амперного преобразователя к токовому шунту АКИП-7501 производится через сдвоенную входную шину и плоские клеммы увеличенного размера. Это повышает нагрузочную способность при работе с токами большого номинала.

Точность

Благодаря низкой величине температурного коэффициента сопротивления резистивных элементов колебания температуры окружающего воздуха мало влияют на погрешность устройства. Шунт можно применять не только в лабораторных условиях, но и на производстве, например, для проверки качества электротехнической продукции в ходе приемки. Потенциальные выходы, выведенные на отдельные клеммы АКИП-7501, служат для подключения внешнего измерителя в тех случаях, когда требуется контролировать фактический номинал с наивысшей точностью.

Безопасность

Входные терминалы и токовые преобразователи в нерабочем положении разобщены и коммутируются с использованием кнопочного переключателя, снабженного светодиодными индикаторами. Линии разных номиналов изолированы между собой. Поэтому при переключении пределов нет необходимости снимать питание и отключать нагрузку, что сокращает время вспомогательных операций по настройке тестовой схемы.

Купить токовый шунт АКИП-7501, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
