Компас DC45-2A

Компас DC45-2A – жидкостный компас, капсула которого заполнена демпфирующей жидкостью, гасящей колебания магнитной стрелки и быстро стабилизирующей ее положение.
Ударопрочный алюминиевый корпус с защитой от воды и пыли. Полное функционирование в диапазоне температур от -30°С до +65°С.
Шкала лимба (диск с делениями) проградуирована в милах (мил - единица измерения углов, подобная тысячной, определяется как 1/6400 окружности) с ценой деления 20 мил и градусах с ценой деления 5°.

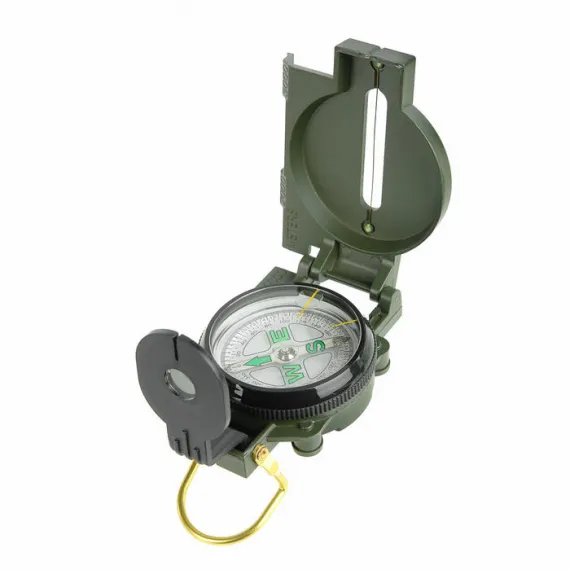

Магнитная стрелка совмещена с лимбом, что облегчает работу. Циферблат плавающий, дисковый. Прицельная прорезь целика располагается на объективе, линза объектива используется для чтения с плавающего диска градусов или милов, ориентирование (и чтение величин) осуществляется совмещением трех точек: прорезь целика (объектив) - прицельная нить - объект.
Вращающаяся оправа является храповым устройством и щелкает при поворотах, всего 120 кликов на 360°, каждый клик оправы равен 3°.

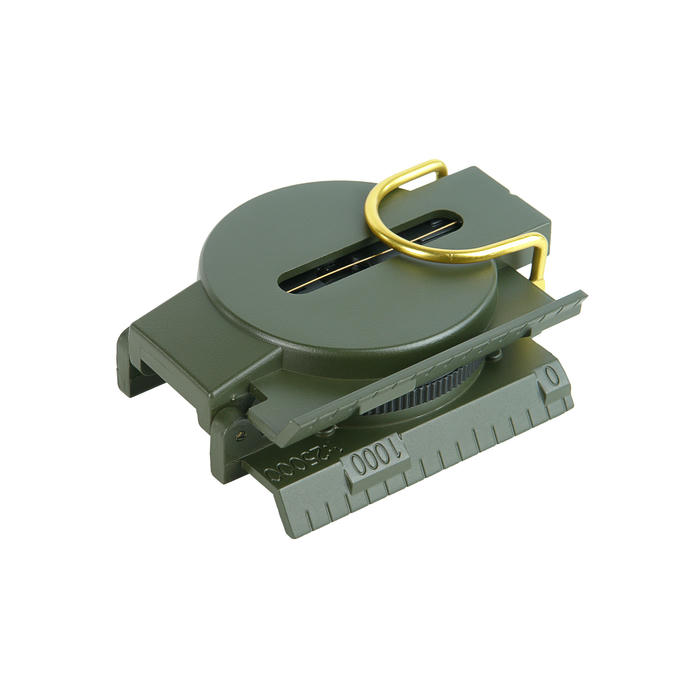

На корпусе компаса закреплена металлическая петля, которая фиксирует крышку в походном положении.
На торце корпуса размещена линейка для определения расстояний на картах с масштабом 1:50000 (в 1 сантиметре 500 метров). Цвет оливковый.
Руководство по эксплуатации в формате PDF на русском языке можно скачать здесь.
